    Зарубежные интегральные усилители низкой частоты



    Содержание:

    TEA0675 TEA0676 TEA0677 TEA0678 TEA0679 TDA1010 TDA1011 TDA1013 TDA1015 TDA1020 TDA1074 TDA1510 TDA1514 TDA1515 TDA1516 TDA1517 TDA1518 TDA1519 TDA1521 TDA1551 TDA1552 TDA1553 TDA1554 TDA1555 TDA1556 TDA1557 TDA1558 TDA1561 TDA1904 TDA1905 TDA1910 TDA2003 TDA2004 TDA2005 TDA2006 TDA2007 TDA2008 TDA2009 TDA2030 TDA2040 TDA2050 TDA2051 TDA2052 TDA2611 TDA2613 TDA2614 TDA2615 TDA2822 TDA2824 TEA5710 TEA6360 TDA7052 TDA7053 TDA7056 TDA7231 TDA7235 TDA7240 TDA7241 TDA7245 TDA7253 TDA7256 TDA7261 TDA7263 TDA7264 TDA7265 TDA7266 TDA7267 TDA7294 TDA7295 TDA7350 TDA7360 TDA7370 TDA8510 TDA8511 TDA8541 TDA8542 TDA8543 TDA8547 TDA8551 TDA8552 TDA8560 TDA8562 TDA8563 TDA8566 TDA8567 TDA8568 TDA8571 TDA8586 TDA8941 TDA8942

    TDA1010

    Напряжение питания - 6...24 B
    Максимальный потребляемый ток - 3 A
    Выходная мощность (Un =14,4 В,.КНИ=10%):
    RL=2 Ом - 6,4 Вт
    RL=4 Ом - 6,2 Вт
    RL=8 Ом - 3,4 Вт
    КНИ (Р=1 Вт, RL=4 Ом) - 0,2 %
    Ток покоя - 31 мА
    Схема включения

    TDA1011

    Напряжение питания - 5,4...20 B
    Максимальный потребляемый ток - 3 A
    Выходная мощность (RL=4 Ом, КНИ=10%):
    Un=16B - 6,5 Вт
    Un=12В - 4,2 Вт
    Un=9В - 2,3 Вт
    Un=6B - 1,0 Вт
    КНИ (Р=1 Вт, RL=4 Ом) - 0,2 %
    Ток покоя - 14 мА

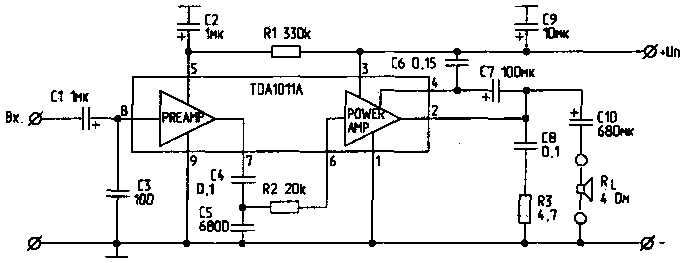

    Схема включения

    TDA1013

    Напряжение питания - 10...40 B
    Максимальный потребляемый ток - 1,5 A
    Выходная мощность (КНИ=10%) - 4,2 Вт
    КНИ (Р=2,5 Вт, RL=8 Ом) - 0,15 %
    Схема включения

    TDA1015

    Напряжение питания - 3,6...18 В
    Максимальный потребляемый ток - 2,5 А
    Выходная мощность (RL=4 Ом, КНИ=10%):
    Un=12В - 4,2 Вт
    Un=9В - 2,3 Вт
    Un=6B - 1,0 Вт
    КНИ (Р=1 Вт, RL=4 Ом) - 0,3 %
    Ток покоя - 14 мА
    Схема включения

    TDA1020

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Un =14,4 В, КНИ=10%):
    RL=2 Ом - 12 Вт
    RL=4 Ом - 7 Вт
    RL=8 Ом - 3,5 Вт
    Ток покоя - 30 мА
    Схема включения

    TDA1510

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Un=14,4B RL=4 Ом):
    КНИ=0,5% - 5,5 Вт
    КНИ=10% - 7,0 Вт
    Ток покоя - 120 мА
    Схема включения

    TDA1514

    Напряжение питания - ±10...±30 В
    Максимальный потребляемый ток - 6,4 А
    Выходная мощность:
    Un =±27,5 В, R=8 Ом - 40 Вт
    Un =±23 В, R=4 Ом - 48 Вт
    Ток покоя - 56 мА
    Схема включения

    TDA1515

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Un =14,4 В, КНИ=0,5%):
    RL=2 Ом - 9 Вт
    RL=4 Ом - 5,5 Вт
    Выходная мощность (Un=14,4 В, КНИ=10%):
    RL=2 Ом - 12 Вт
    RL4 Ом - 7 Вт
    Ток покоя - 75 мА
    Схема включения

    TDA1516

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Un =14,4 В, КНИ=0,5%):
    RL=2 Ом - 7,5 Вт
    RL=4 Ом - 5 Вт
    Выходная мощность (Un =14,4 В, КНИ=10%):
    RL=2 Ом - 11 Вт
    RL=4 Ом - 6 Вт
    Ток покоя - 30 мА
    Схема включения

    TDA1517

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 2,5 А
    Выходная мощность (Un=14,4B RL=4 Ом):
    КНИ=0,5% - 5 Вт
    КНИ=10% - 6 Вт
    Ток покоя - 80 мА
    Схема включения

    TDA1518

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Un =14,4 В, КНИ=0,5%):
    RL=2 Ом - 8,5 Вт
    RL=4 Ом - 5 Вт
    Выходная мощность (Un =14,4 В, КНИ=10%):
    RL=2 Ом - 11 Вт
    RL=4 Ом - 6 Вт
    Ток покоя - 30 мА
    Схема включения

    TDA1519

    Напряжение питания - 6...17,5 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Uп=14,4 В, КНИ=0,5%):
    RL=2 Ом - 6 Вт
    RL=4 Ом - 5 Вт
    Выходная мощность (Un =14,4 В, КНИ=10%):
    RL=2 Ом - 11 Вт
    RL=4 Ом - 8,5 Вт
    Ток покоя - 80 мА
    Схема включения

    TDA1551

    Напряжение питания -6...18 В
    Выходная мощность (Un =14,4 В, RL=4 Ом):
    КНИ=0,5% - 5 Вт
    КНИ=10% - 6 Вт
    Ток покоя - 160 мА
    Схема включения

    TDA1521

    Напряжение питания - ±7,5...±21 В
    Максимальный потребляемый ток - 2,2 А
    Выходная мощность (Un=±12 В, RL=8 Ом):
    КНИ=0,5% - 6 Вт
    КНИ=10% - 8 Вт
    Ток покоя - 70 мА
    Схема включения

    TDA1552

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Un =14,4 В, RL=4 Ом):
    КНИ=0,5% - 17 Вт
    КНИ=10% - 22 Вт
    Ток покоя - 160 мА
    Схема включения

    TDA1553

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Uп=4,4 В, RL=4 Ом):
    КНИ=0,5% - 17 Вт
    КНИ=10% - 22 Вт
    Ток покоя - 160 мА
    Схема включения

    TDA1554

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Uп =14,4 В, RL=4 Ом):
    КНИ=0,5% - 5 Вт
    КНИ=10% - 6 Вт
    Ток покоя - 160 мА
    Схема включения

    TDA2004

    Сдвоенный интегральный УНЧ, разработанный специально для применения в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).
    Напряжение питания - 8...18 В
    Максимальный потребляемый ток - 3,5 А
    Выходная мощность (Un=14,4 В, КНИ=10%):
    RL=4 Ом - 6,5 Вт
    RL=3,2 Ом - 8,0 Вт
    RL=2 Ом - 10 Вт
    RL=1,6 Ом - 11 Вт
    KHИ (Un=14,4B, Р=4,0 Вт, RL=4 Ом)- 0,2%;
    Полоса пропускания (по уровню -3 дБ) - 35...15000 Гц
    Ток покоя - <120 мА
    Схема включения

    TDA2005

    Сдвоенный интегральный УНЧ, разработанный специально для применения в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).
    Напряжение питания - 8...18 В
    Максимальный потребляемый ток - 3,5 А
    Выходная мощность (Uп =14,4 В, КНИ=10%):
    RL=4 Ом - 20 Вт
    RL=3,2 Ом - 22 Вт
    КНИ (Uп =14,4 В, Р=15 Вт, RL=4 Ом) - 10 %
    Полоса пропускания (по уровню -3 дБ) - 40...20000 Гц
    Ток покоя - <160 мА
    Схема включения

    TDA2006

    Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений. Расположение выводов совпадает с расположением выводов микросхемы TDA2030.
    Напряжение питания - ±6,0...±15 В
    Максимальный потребляемый ток - 3 А
    Выходная мощность (Еп=±12В,КНИ=10%):
    при RL=4 Ом - 12 Вт
    при RL=8 Ом - 6...8 Вт КНИ (Еп=±12В):
    при Р=8 Вт, RL= 4 Ом - 0,2 %
    при Р=4 Вт, RL= 8 Ом - 0,1 %
    Полоса пропускания (по уровню -3 дБ) - 20...100000 Гц
    Ток потребления:
    при Р=12 Вт, RL=4 Ом - 850 мА
    при Р=8 Вт, RL=8 Ом - 500 мА
    Схема включения

    TDA2007

    Сдвоенный интегральный УНЧ с однорядным расположением выводов, специально разработанный для применения в телевизионных и портативных радиоприемниках.
    Напряжение питания - +6...+26 В
    Ток покоя (Eп=+18 В) - 50...90 мА
    Выходная мощность (КНИ=0,5 %):
    при Еп=+18 В, RL=4 Ом - 6 Вт
    при Еп=+22 В, RL=8 Ом - 8 Вт
    КНИ:
    при Еп=+18 В Р=3 Вт, RL=4 Ом - 0,1 %
    при Еп=+22 В, Р=3 Вт, RL=8 Ом - 0,05 %
    Полоса пропускания (по уровню -3 дБ) - 40...80000 Гц
    Максимальный ток потребления - 3 А
    Схема включения

    TDA2008

    Интегральный УНЧ, предназначенный для работы на низкоомную нагрузку, обеспечивающий большой выходной ток, очень низкое содержание гармоник и интермодуляционных искажений.
    Напряжение питания - +10...+28 В
    Ток покоя (Еп=+18 В) - 65...115 мА
    Выходная мощность (Еп=+18В, КНИ= 10%):
    при RL=4 Ом - 10...12 Вт
    при RL=8 Ом - 8 Вт
    КНИ (Еп= +18 В):
    при Р=6 Вт, RL=4 Ом - 1 %
    при Р=4 Вт, RL=8 Ом - 1 %
    Максимальный ток потребления - 3 А
    Схема включения

    TDA2009

    Сдвоенный интегральный УНЧ, предназначенный для применения в высококачественных музыкальных центрах.
    Напряжение питания - +8...+28 В
    Ток покоя (Еп=+18 В) - 60...120 мА
    Выходная мощность (Еп=+24 В, КНИ=1 %):
    при RL=4 Ом - 12,5 Вт
    при RL=8 Ом - 7 Вт
    Выходная мощность (Еп=+18 В, КНИ=1 %):
    при RL=4 Ом - 7 Вт
    при RL=8 Ом - 4 Вт
    КНИ:
    при Еп= +24 В, Р=7 Вт, RL=4 Ом - 0,2 %
    при Еп= +24 В, Р=3,5 Вт, RL=8 Ом - 0,1 %
    при Еп= +18 В, Р=5 Вт, RL=4 Ом - 0,2 %
    при Еп= +18 В, Р=2,5 Вт, RL=8 Ом - 0,1 %
    Полоса пропускания (по уровню -3 дБ) - 20...80000 Гц
    Максимальный ток потребления - 3,5 А
    Схема включения

    TDA2030

    Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.
    Напряжение питания - ±6...±18 В
    Ток покоя (Еп=±14 В) - 40...60 мА
    Выходная мощность (Еп=±14 В, КНИ = 0,5 %):
    при RL=4 Ом - 12...14 Вт
    при RL=8 Ом - 8...9 Вт
    КНИ (Еп=±12В):
    при Р=12 Вт, RL=4 Ом - 0,5 %
    при Р=8 Вт, RL=8 Ом - 0,5 %
    Полоса пропускания (по уровню -3 дБ) - 10...140000 Гц
    Ток потребления:
    при Р=14 Вт, RL=4 Ом - 900 мА
    при Р=8 Вт, RL=8 Ом - 500 мА

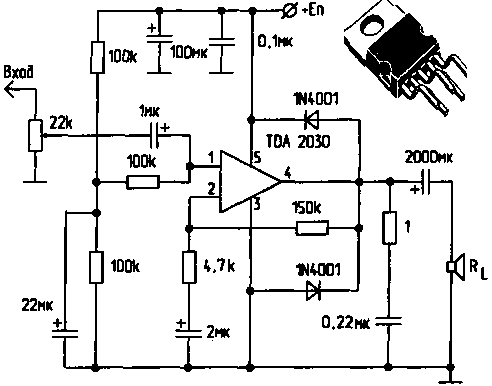

    Схема включения

    TDA2040

    Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.
    Напряжение питания - ±2,5...±20 В
    Ток покоя (Еп=±4,5...±14 В) - мА 30...100 мА
    Выходная мощность (Еп=±16 В, КНИ = 0,5 %):
    при RL=4 Ом - 20...22 Вт
    при RL=8 Ом - 12 Вт
    КНИ(Еп=±12В, Р=10 Вт, RL = 4 Ом) - 0,08 %
    Максимальный ток потребления - 4 А
    Схема включения

    TDA2050

    Интегральный УНЧ, обеспечивающий большую выходную мощность, низкое содержание гармоник и интермодуляционных искажений. Предназначен для работы в Hi-Fi-стереокомплексах и телевизорах высокого класса.
    Напряжение питания - ±4,5...±25 В
    Ток покоя (Еп=±4,5...±25 В) - 30...90 мА
    Выходная мощность (Еп=±18, RL = 4 Ом, КНИ = 0,5 %) - 24...28 Вт
    КНИ (Еп=±18В, P=24Bт, RL=4 Ом) - 0,03...0,5 %
    Полоса пропускания (по уровню -3 дБ) - 20...80000 Гц
    Максимальный ток потребления - 5 А
    Схема включения

    TDA2051

    Интегральный УНЧ, имеющий малое число внешних элементов и обеспечивающий низкое содержание гармоник и интермодуляционных искажений. Выходной каскад работает в классе АВ, что позволяет получить большую выходную мощность.
    Выходная мощность:
    при Еп=±18 В, RL=4 Ом, КНИ=10% - 40 Вт
    при Еп=±22 В, RL=8 Ом, КНИ=10% - 33 Вт
    Схема включения

    TDA2052

    Интегральный УНЧ, выходной каскад которого работает в классе АВ. Допускает широкий диапазон напряжений питания и имеет большой выходной ток. Предназначен для работы в телевизионных и радиоприемниках.
    Напряжение питания - ±6...±25 В
    Ток покоя (En = ±22 В) - 70 мА
    Выходная мощность (Еп = ±22 В, КНИ = 10%):
    при RL=8 Ом - 22 Вт
    при RL=4 Ом - 40 Вт
    Выходная мощность (En = 22 В, КНИ = 1%):
    при RL=8 Ом - 17 Вт
    при RL=4 Ом - 32 Вт
    КНИ (при полосе пропускания по уровню -3 дБ 100... 15000 Гц и Рвых=0,1...20 Вт):
    при RL=4 Ом - <0,7 %
    при RL=8 Ом - <0,5 %
    Схема включения

    TDA2611

    Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре.
    Напряжение питания - 6...35 В
    Ток покоя (Еп=18 В) - 25 мА
    Максимальный ток потребления - 1,5 А
    Выходная мощность (КНИ=10%): при Еп=18 В, RL=8 Ом - 4 Вт
    при Еп=12В, RL=8 0м - 1,7 Вт
    при Еп=8,3 В, RL=8 Ом - 0,65 Вт
    при Еп=20 В, RL=8 Ом - 6 Вт
    при Еп=25 В, RL=15 Ом - 5 Вт
    КНИ (при Рвых=2 Вт) - 1 %
    Полоса пропускания - >15 кГц
    Схема включения

    TDA2613

    Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре (телевизионных и радиоприемниках).
    Напряжение питания - 15...42 В
    КНИ:
    (Еп=24 В, RL=8 Ом, Рвых=6 Вт) - 0,5 %
    (Еп=24 В, RL=8 Ом, Рвых=8 Вт) - 10 %
    Ток покоя (Еп=24 В) - 35 мА
    Максимальный ток потребления - 2,2 А
    Схема включения

    TDA2614

    Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре (телевизионных и радиоприемниках).
    Напряжение питания - 15...42 В
    Максимальный ток потребления - 2,2 А
    Ток покоя (Еп=24 В) - 35 мА
    КНИ:
    (Еп=24 В, RL=8 Ом, Рвых=6,5 Вт) - 0.5 %
    (Еп=24 В, RL=8 Ом, Рвых=8,5 Вт) - 10 %
    Полоса пропускания (по уровню -3 дБ) - 30...20000 Гц
    Схема включения

    TDA2615

    Сдвоенный УНЧ, предназначенный для работы в стереофонических радиоприемниках или телевизорах.
    Напряжение питания - ±7,5...21 В
    Максимальный потребляемый ток - 2,2 А
    Ток покоя (Еп=7,5...21 В) - 18...70 мА
    Выходная мощность (Еп=±12 В, RL=8 Ом):
    КНИ=0,5% - 6 Вт
    КНИ=10% - 8 Вт
    Полоса пропускания (по уровню-3 дБ и Рвых=4 Вт) - 20...20000 Гц
    Схема включения

    TDA2822

    Сдвоенный УНЧ, предназначенный для работы в носимых радио и телеприемниках.
    Напряжение питания - 3...15 В
    Максимальный потребляемый ток - 1,5 А
    Ток покоя (Еп=6 В) - 12 мА
    Выходная мощность (КНИ=10%, RL=4 Ом):
    Еп=9В - 1,7 Вт
    Еп=6В - 0,65 Вт
    Еп=4.5В - 0,32 Вт
    Схема включения

    TDA7052

    УНЧ, предназначенный для работы в батарейных носимых аудио-устройствах.
    Напряжение питания - 3...15В
    Максимальный потребляемый ток - 1,5А
    Ток покоя (Е п = 6 В) - <8мА
    Выходная мощность (Еп = 6 В, R L = 8 Ом, КНИ = 10%) - 1,2 Вт
    КНИ (Е п = 9 В, R L = 8 Ом, Рвых = 0,1 Вт) - 0,2 %
    Рабочий диапазон частот - 20...20000 Гц
    Схема включения

    TDA7053

    Сдвоенный УНЧ, предназначенный для работы в носимых аудио-устройствах, но также может применяться в любой другой аппаратуре.
    Напряжение питания - 6...18 B
    Максимальный потребляемый ток - 1,5 A
    Ток покоя (Е п = 6 В, R L = 8 Ом) - <16 mA
    Выходная мощность (Е п = 6 В, RL = 8 Ом, КНИ = 10%) - 1,2 Вт
    КНИ (Е п = 9 В, R L = 8 Ом, Рвых = 0,1 Вт) - 0,2 %
    Рабочий диапазон частот - 20...20000 Гц
    Схема включения

    TDA2824

    Сдвоенный УНЧ, предназначенный для работы в носимых радио- и телеприемниках
    Напряжение питания - 3...15 В
    Максимальный потребляемый ток - 1,5 А
    Ток покоя (Еп=6 В) - 12 мА
    Выходная мощность (КНИ=10%, RL=4 Ом)
    Еп=9 В - 1,7 Вт
    Еп=6 В - 0,65 Вт
    Еп=4,5 В - 0,32 Вт
    КНИ (Еп=9 В, RL=8 Ом, Рвых=0,5 Вт) - 0,2 %
    Схема включения

    TDA7231

    УНЧ с широким диапазоном напряжений питания, предназначенный для работы в носимых радиоприемниках, кассетных магнитофонах и т.д.
    Напряжение питания - 1,8...16 В
    Максимальный потребляемый ток - 1,0 А
    Ток покоя (Еп=6 В) - 9 мА
    Выходная мощность (КНИ=10%):
    En=12B, RL=6 Ом - 1,8 Вт
    En=9B, RL=4 Ом - 1,6 Вт
    Еп=6 В, RL=8 Ом - 0,4 Вт
    Еп=6 В, RL=4 Ом - 0,7 Вт
    Еп=З В, RL=4 Ом - 0,11 Вт
    Еп=3 В, RL=8 Ом - 0,07 Вт
    КНИ (Еп=6 В, RL=8 Ом, Рвых=0.2 Вт) - 0,3 %
    Схема включения

    TDA7235

    УНЧ с широким диапазоном напряжений питания, предназначенный для работы в носимых радио- и телеприемниках, кассетных магнитофонах и т.д.
    Напряжение питания - 1,8...24 В
    Максимальный потребляемый ток - 1,0 А
    Ток покоя (Еп=12 В) - 10 мА
    Выходная мощность (КНИ=10%):
    Еп=9 В, RL=4 Ом - 1,6 Вт
    Еп=12 В, RL=8 Ом - 1,8 Вт
    Еп=15 В, RL=16 Ом - 1,8 Вт
    Eп=20 B, RL=32 Ом - 1,6 Вт
    КНИ (Еп=12В, RL=8 Ом, Рвых=0,5 Вт) - 1,0 %
    Схема включения

    TDA7240

    Мостовой УНЧ, разработанный для применения в автомобильных магнитолах. Имеет защиту от короткого замыкания в нагрузке, а также от перегрева.
    Максимальное напряжение питания - 18 В
    Максимальный потребляемый ток - 4,5 А
    Ток покоя (Еп=14,4 В) - 120 мА
    Выходная мощность (Еп=14,4 В, КНИ=10%):
    RL=4 Ом - 20 Вт
    RL=8 Ом - 12 Вт
    КНИ:
    (Еп=14,4 В, RL=4 Ом, Рвых=12 Вт) - 0,1 %
    (Еп=14,4 В, RL=8 Ом, Рвых=12Вт) - 0,05 %
    Полоса пропускания по уровню -3 дБ (RL=4 Ом, Рвых=15 Вт) - 30...25000 Гц
    Схема включения

    TDA7241

    Мостовой УНЧ, разработанный для применения в автомобильных магнитолах. Имеет защиту от короткого замыкания в нагрузке, а также от перегрева.
    Максимальное напряжение питания - 18 В
    Максимальный потребляемый ток - 4,5 А
    Ток покоя (Еп=14,4 В) - 80 мА
    Выходная мощность (Еп=14,4 В, КНИ=10%):
    RL=2 Ом - 26 Вт
    RL=4 Ом - 20 Вт
    RL=8 Ом - 12 Вт
    КНИ:
    (Еп=14,4 В, RL=4 Ом, Рвых=12 Вт) - 0,1 %
    (Еп=14,4 В, RL=8 Ом, Рвых=6 Вт) - 0.05 %
    Полоса пропускания по уровню -3 дБ (RL=4 Ом, Рвых=15 Вт) - 30...25000 Гц

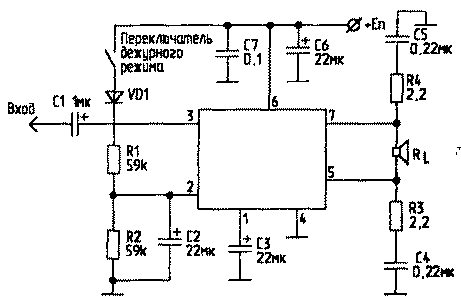

    Схема включения

    TDA1555Q

    Напряжение питания - 6...18 B
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Uп =14,4 В. RL=4 Ом):
    - КНИ=0,5% - 5 Вт
    - КНИ=10% - 6 Вт Ток покоя - 160 мА
    Схема включения

    TDA1557Q

    Напряжение питания - 6...18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Uп =14,4 В, RL=4 Ом):
    - КНИ=0,5% - 17 Вт
    - КНИ=10% - 22 Вт
    Ток покоя, мА 80
    Схема включения

    TDA1556Q

    Напряжение питания -6...18 В
    Максимальный потребляемый ток -4 А
    Выходная мощность: (Uп=14.4 В, RL=4 Ом):
    - КНИ=0,5%, - 17 Вт
    - КНИ=10% - 22 Вт
    Ток покоя - 160 мА
    Схема включения

    TDA1558Q

    Напряжение питания - 6..18 В
    Максимальный потребляемый ток - 4 А
    Выходная мощность (Uп=14 В, RL=4 Ом):
    - КНИ=0.6% - 5 Вт
    - КНИ=10% - 6 Вт
    Ток покоя - 80 мА
    Схема включения

    TDA1561

    Напряжение питания - 6...18 В
    Максимальный потребляемы ток - 4 А
    Выходная мощность (Uп=14В, RL=4 Ом):
    - КНИ=0.5% - 18 Вт
    - КНИ=10% - 23 Вт
    Ток покоя - 150 мА

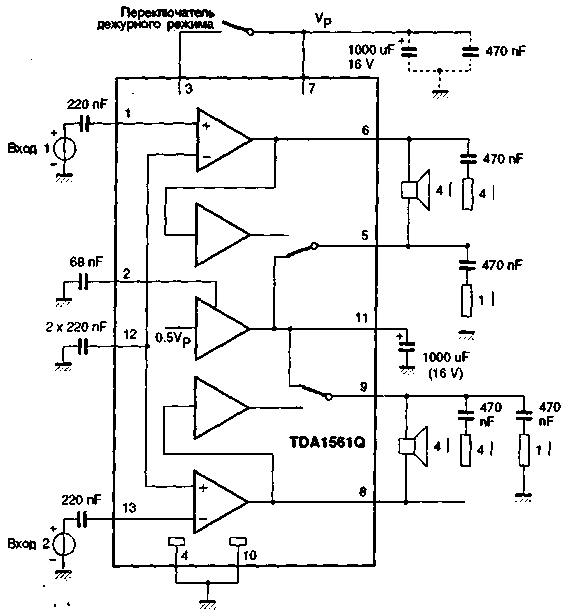

    Схема включения

    TDA1904

    Напряжение питания - 4...20 В
    Максимальный потребляемы ток - 2 А
    Выходная мощность (RL=4 Ом, КНИ=10%):
    - Uп=14 В - 4 Вт
    - Uп=12В - 3,1 Вт
    - Uп=9 В - 1,8 Вт
    - Uп=6 В - 0,7 Вт
    КНИ (Uп=9 В, P<1,2 Вт, RL=4 Ом) - 0,3 %
    Ток покоя - 8...18 мА
    Схема включения

    TDA1905

    Напряжение питания - 4...30 В
    Максимальный потребляемы ток - 2,5 А
    Выходная мощность (КНИ=10%)
    - Uп=24 В (RL=16 Ом) - 5,3 Вт
    - Uп=18В (RL=8 Ом) - 5,5 Вт
    - Uп=14 В (RL=4 Ом) - 5,5 Вт
    - Uп=9 В (RL=4 Ом) - 2,5 Вт
    КНИ (Uп=14 В, P<3,0 Вт, RL=4 Ом) - 0,1 %
    Ток покоя - <35 мА
    Схема включения

    TDA1910

    Напряжение питания - 8...30 В
    Максимальный потребляемы ток - 3 А
    Выходная мощность (КНИ=10%):
    - Uп=24 В (RL=8 Ом) - 10 Вт
    - Uп=24 В (RL=4 Ом) - 17,5 Вт
    - Uп=18 В (RL=4 Ом) - 9,5 Вт
    КНИ (Uп=24 В, P<10,0 Вт, RL=4 Ом) - 0,2 %
    Ток покоя - <35 мА

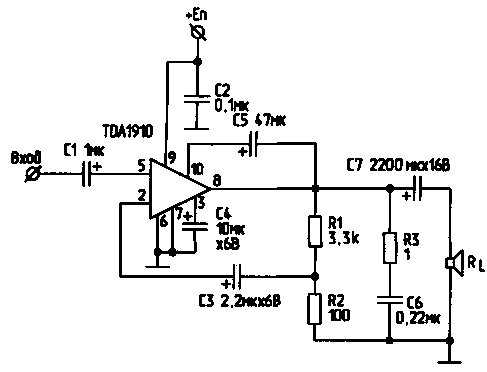

    Схема включения

    TDA2003

    Напряжение питания - 8...18 В
    Максимальный потребляемы ток - 3,5 А
    Выходная мощность (Uп=14В, КНИ=10%):
    - RL=4,0 Ом - 6 Вт
    - RL=3,2 Ом - 7,5 Вт
    - RL=2,0 Ом - 10 Вт
    - RL=1,6 Ом - 12 Вт
    КНИ (Uп=14,4 В, P<4,5 Вт, RL=4 Ом) - 0,15 %
    Ток покоя - <50 мА
    Схема включения

    TDA7056

    УНЧ, предназначенный для работы в носимых радио- и телеприемниках.
    Напряжение питания - 4,5...16 В Максимальный потребляемый ток - 1,5 А
    Ток покоя(Е п = 12 В, R < sub>=16 Ом) - <16 мА
    Выходная мощность(Е П = 12 В, R L = 16 Ом, КНИ = 10%) - 3,4 Вт
    КНИ(Е П = 12 B, R L = 16 Ом, Рвых = 0,5 Вт) - 1 %
    Рабочий диапазон частот - 20...20000 Гц
    Схема включения

    TDA7245

    УНЧ, предназначенный для работы в носимых аудиоустройствах, но также может применяться в любой другой аппаратуре.
    Напряжение питания - 12...30 В
    Максимальный потребляемый ток - 3,0 А
    Ток покоя (Е п = 28 В) - <35 мА
    Выходная мощность (КНИ = 1%):
    п = 14 В, R L = 4 Ом - 4 Вт
    П = 18 В, R L = 8 Ом - 4 Вт
    Выходная мощность (КНИ = 10%):
    П = 14 В, R L = 4 Ом - 5 Вт
    П = 18 В, R L = 8 Ом - 5 Вт
    КНИ,%
    П = 14 В, R L = 4 Ом, Pвых <3,0 - 0,5 Вт
    П = 18 В, R L = 8 Ом, Pвых <3,5 - 0,5 Вт
    П = 22 В, RL=16 Ом, Pвых <3,0 - 0.4 Вт
    Полоса пропускания по уровню
    -ЗдБ(Е =14 В, РL = 4 Ом, Pвых = 1 Вт) - 50...40000 Гц

    Схема включения

    TDA7253

    УНЧ с широким диапазоном напряжения питания, предназначенный для работы в разнообразных аудио устройствах.
    Напряжение питания - 10...32 В
    Максимальный потребляемый ток - 3,5 А
    Ток покоя (Е п = 26 В, R L = 8 Ом) - <40 мА
    Выходная мощность (Е п = 26 В, R L = 8 Ом) ,
    -КНИ = 10% - 10 Вт
    -КНИ = 1% - 8 Вт
    КНИ(Е П = 26В, R L =8 Ом, Р вых =1Вт) - 0,03 %
    Полоса пропускания по уровню -3 дБ (Е п = 26 В, R L - 8 Ом) - 40...80000 Гц
    Схема включения

    TDA7256

    Мостовой УНЧ с защитой от короткого замыкания в нагрузке, выходной каскад которого работает в режиме АВ. Разработан для применения в автомобилях и допускает подключение нагрузки сопротивлением от 2 Ом.
    Напряжение питания - 8...18 В
    Максимальный потребляемый ток - 5,5 А
    Ток покоя (Е п = 14,4 В) - <150 мА
    Выходная мощность (Е п = 14,4В, КНИ = 10%):
    - R L = 4 Ом - 22 Вт
    - R L = 3,2 Ом -26 Вт
    - R L = 2 Ом - 30 Вт
    КНИ (Е п = 14,4 В, R L =4 Ом, Р вых <13Вт) - 0,5 %
    Схема включения

    TDA7261

    УНЧ с широким диапазоном напряжений питания, предназначенный для работы в телевизионных приемниках.
    Максимальное напряжение питания - ±5...±22,5 В
    Максимальный потребляемый ток, 4,5 А
    Ток покоя (Е п = 20 В,R L =8 Ом), 30 мА
    Выходная мощность (КНИ = 10%):
    -R L = 4 Ом (En = ±16 B), 25 Вт
    -R L = 8 Ом (Еп = ±20 В), 25 Вт
    Выходная мощность (Е П = ±16В, КНИ = 1%):
    -R L = 4 Ом (En = ±16 B), 20 Bт
    -R L = 8 Ом (Еп = ±20 В), 20 Вт
    КНИ (Еп = 20 В, R L = 8 Ом, Рвых<15Вт), 0,5%
    КНИ (Е п = 16 В, RL = 4 0м, Р Вых =<12 Вт), 1%
    Схема включения

    TDA7263

    Стереофонический Hi-Fi-усилитель низкой частоты, выходной каскад которого работает в режиме АВ. Специально разработан для высококачественного звуковоспроизведения в музыкальных центрах и телевизионных приемниках.
    Напряжение питания, В 10...32
    Максимальный потребляемый ток, 2,5 А
    Ток покоя (Е п = 28 В), 70 мА
    Выходная мощность (КНИ = 10%, Е п = 28 В, R L = 8 Ом), 12 Вт
    Выходная мощность (КНИ = 1%,Е п = 28 В, R L = 8 Ом), 9,5 Вт
    КНИ(Е П = 28 В, Р L =8 0м, Рвых<8 Вт), 0,5%
    Полоса пропускания по уровню -3дБ (R L = 8 Ом), 40...80000 Гц
    Схема включения

    TDA7264

    Стереофонический Hi-Fi-усилитель низкой частоты, выходной каскад которого работает в режиме АВ. Специально разработан для высококачественного звуковоспроизведения в музыкальных центрах и телевизионных приемниках.
    Напряжение питания, ±5...±22,5 В
    Максимальный потребляемый ток, 4,5 А
    Ток покоя (E п = ±20 B, R L = 8 Ом), 80 мА
    Выходная мощность (КНИ = 10%, Е п = ±20 В, R L = 8 Ом), 25 Вт
    Выходная мощность (КНИ = 10%, E п = ±16 B, R L = 4 Ом), 25 Вт
    Выходная мощность (КНИ = 1 %, Е п = ±20 В, R L = 8 Ом), 20 Вт
    Выходная мощность (КНИ = 1 %,E п = ±16B,RL = 4 Ом), 20 Вт
    КНИ (Е п = ±20 В, R L = 8 0м, Рвых<15 Вт), 0,5%
    КНИ( Е п = ±16 В, R L =4 0м, Рвых<12Вт), 1,0%
    Схема включения

    TDA7265

    Стереофонический усилитель низкой частоты, выходной каскад которого работает в режиме АВ. Специально разработан для высококачественного звуковоспроизведения в музыкальных центрах и телевизионных приемниках.
    Напряжение питания, ±5...±25 В
    Максимальный потребляемый ток, 4,5 А
    Ток покоя (Е п = ±20 В, R L = 8 Ом), 80 мА
    Выходная мощность (КНИ = 10%, Е п = ±20 В, R L = 8 Ом), 25 Вт
    Выходная мощность (КНИ = 10%, Е п = ±16 В, R L = 4 Ом), 25 Вт
    Выходная мощность (КНИ = 1%, Е п = ±20 В, R L = 8 Ом), 20 Вт
    Выходная мощность (КНИ = 1%,E п = ±16 В, R L = 4 Ом), 20 Вт
    КНИ (Е п = ±20 В, R L = 8 Ом, Рвых<15Вт), 0,7%
    КНИ (Е п = ±16 В, R L = 4 0м, Рвых<12Вт), 1,0%
    Схема включения

    TDA7266

    Стереофонический мостовой усилитель низкой частоты, специально разработанный для применения в телевизионных и переносных приемниках.
    Напряжение питания, 3...18 В
    Максимальный потребляемый ток, 2,0 А
    Ток покоя (Е п = 11 В), 50 мА
    Выходная мощность (КНИ = 10%, Е п = 11 В, R L = 8 Ом), 7 Вт
    КНИ (Е п = 11 В, R L = 8 Ом, Рвых <2 Вт),1,0%
    Схема включения

    TDA7267

    Монофонический усилитель низкой частоты в корпусе MINI DIP, специально разработанный для применения в телевизионных приемниках. Максимальное напряжение питания, В 4,5...18 В
    Максимальный потребляемый ток, 1,5 А
    Ток покоя (Е п = 11 В), 20 мА
    Выходная мощность (КНИ = 10%, Е п = 12 В, R L = 8 Ом), 2 Вт
    КНИ (Е п = 12 В, R L = 8 Ом, Рвых=1Вт), 1,0%
    Схема включения

    TDA7294

    Стереофонический усилитель низкой частоты, выходной каскад которого работает в режиме АВ. Специально разработан для высококачественного звуковоспроизведения в музыкальных центрах и телевизионных приемниках.
    Максимальное напряжение питания, ±10...±40 В
    Максимальный потребляемый ток, 10 А
    Ток покоя (Е п = ±35 В, R L = 8 Ом), 30 мА
    Выходная мощность (КНИ = 0,5%, Е п = ±35 В, R L = 8 Ом), 70 Вт
    Выходная мощность (КНИ = 0,5%, Е п = ±31 В, R L = 6 Ом),т 70 Вт
    Выходная мощность (КНИ = 0,5%, Е п = ±27 В, R L = 4 Ом), 70 Вт
    Выходная мощность (КНИ = 10%, Е п = ±38 В, R L = 8 Ом), 100 Вт
    Выходная мощность (КНИ = 10%, Е п = ±33 В, R L = 6 Ом), 100 Вт
    Выходная мощность (КНИ = 10%, Е п = ±29 В, R L = 4 Ом), 100 Вт
    КНИ (Е п = ±35 В, R L = 8 Ом, Pвых <50 Вт), 0,1%
    КНИ (Е п = ±27 В, R L = 4 Ом, Pвых <50 Вт), 0,1%
    Полоса пропускания по уровню -3 дБ (R L = 8 Ом), 20...20000 Гц

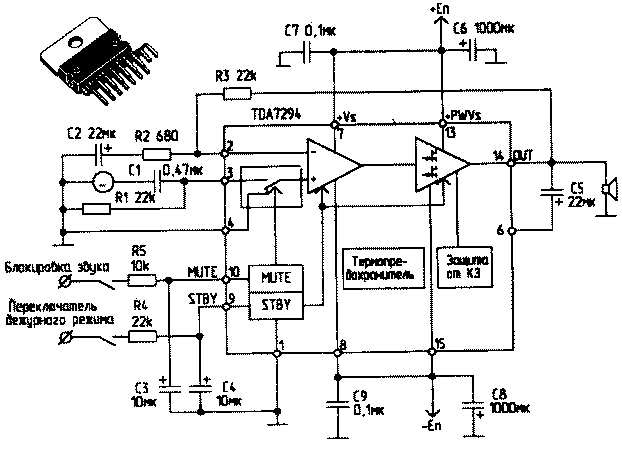

    Схема включения

    TDA7295

    Стереофонический усилитель низкой частоты, выходной каскад которого работает в режиме АВ. Специально разработан для высококачественного звуковоспроизведения в музыкальных центрах и телевизионных приемниках.
    Максимальное напряжение питания, В ±10...±40
    Максимальный потребляемый ток, 10 А
    Ток покоя (Еп = ±30 В, RL = 8 Ом), 30 мА
    Выходная мощность (КНИ = 0,5%, Еп = ±30 В, RL = 8 Ом), 50 Вт
    Выходная мощность (КНИ = 0,5%, Еп = ±26 В, RL = 6 Ом), 50 Вт
    Выходная мощность (КНИ = 0,5%, Еп = ±22 В, RL = 4 Ом), 50 Вт
    Выходная мощность (КНИ = 10%, Еп = ±34 В, RL = 8 Ом), 80 Вт
    Выходная мощность (КНИ = 10%, Еп = ±26 В, RL = 4 Ом), 80 Вт
    КНИ (Еп = ±30 В, RL = 8 Ом, Рвых<30 Вт), 0,1%
    КНИ (Еп = ±22 В, RL = 4 Ом, Рвых <30 Вт), 0,1%
    Полоса пропускания> по уровню -3 дБ (RL = 8 Ом), 20...20000 Гц
    Схема включения

    TDA7350

    Мостовой УНЧ с защитой от короткого замыкания в нагрузке, выходной каскад которого работает в режиме АВ. Разработан для применения в автомобилях и допускает подключение высокоиндуктивной нагрузки.
    Напряжение питания, 8...18 В
    Максимальный потребляемый ток, 4,0 А
    Ток покоя (Еп = 14,4 В), <120 мА
    Выходная мощность (Еп = 14,4 В, КНИ = 10%):
    - RL = 4 Ом, 20 Вт
    - RL = 3,2 Ом, 22 Вт
    Выходная мощность (Еп = 13,2 В, КНИ = 10%):
    -RL = 4 Ом, 17,5 Вт
    -RL = 3,2 Ом, 19 Вт
    КНИ (Еп = 14,4 В, RL = 3,2 Ом, Рвых<10 Вт), 1,0%
    Схема включения

    TDA7360

    Мостовой УНЧ с защитой от короткого замыкания в нагрузке, выходной каскад которого работает в режиме АВ. Разработан для применения в автомобилях и допускает подключение высокоиндуктивной нагрузки.
    Напряжение питания, 8...18 В
    Максимальный потребляемый ток, 4,0 А
    Ток покоя (Еп =14,4 В), <120 мА
    Выходная мощность (Еп = 14,4 В, КНИ = 10%):
    - RL = 4 Ом, 20 Вт
    - RL = 3,2 Ом, 22 Вт
    КНИ (Еп = 14,4 В, RL = 3,2 Ом, Рвых <10 Вт), 1,0%
    Схема включения

    TDA7370

    Четырехканальный УНЧ с защитой от короткого замыкания в нагрузке, выходной каскад которого работает в режиме АВ. Разработан для применения в автомобилях и допускает подключение высокоиндуктивной нагрузки.
    Напряжение питания, 8...18 В
    Максимальный потребляемый ток, 3,5 А
    Ток покоя (Еп = 14,4 В), <150 мА
    Выходная мощность(Еп = 14,4 В, R, = 4 Ом, КНИ = 10%), 20 Вт
    КНИ (Еп = 14,4 В, R, = 3,2 Ом, Рвых<10Вт), 0,5%
    Схема включения

    TDA8510

    Комбинированный УНЧ, содержащий мостовой УНЧ (BTL) мощностью 26 Вт и два УНЧ мощностью по 13 Вт каждый. Выходные каскады работают в режиме В.
    Напряжение питания, 6... 18 В
    Максимальный потребляемый ток, 4 А
    Ток покоя (Eп = 15 В), 80 мА
    Выходная мощность мостового УНЧ (BTL) (Eп = 15 В, RL = 4 Ом, КНИ =10%), 20 Вт
    Выходная мощность одиночных каналов (Eп = 15 В, RL = 4 Ом, КНИ-10%), 7 Вт
    (Eп = 15 В, RL = 2 Ом, КНИ-10%), 13 Вт
    Схема включения

    TDA8511

    Четырехканальный УНЧ, выходной каскад которого работает в режиме B. Разработан для применения в мультимедийных устройствах и активных акустических системах.
    Напряжение питания, 6. ..18 В
    Максимальный потребляемый ток, 4 А
    Выходная мощность (Еп= 15 В, RL=4 Ом, КНИ = 10%), 7 Вт
    (Еп= 15 В, RL = 2 Ом. КНИ = 10%), 13 Вт
    Схема включения

    TDA8541

    Мостовой одноканальный усилитель низкой частоты в корпусе 8 pin SO или 8 pin DIP, разработанный для применения в портативной аппаратуре, персональных компьютерах, телефонах.
    Напряжение питания, 2,2... 18 В
    Потребляемый ток, 12 мА
    Ток покоя (Еп = 5 В), 10 мкА
    Выходная мощность (КНИ = 10%, Еп = 5 В, RL = 8 Ом), 1,2 Вт
    КНИ (Еп = 5 В, Рвых = 0,5 Вт), 0,15%
    Схема включения

    TDA8542

    Двухканальный усилитель низкой частоты. В корпусе 20 pin SO. Выходные каскады собраны по мостовым схемам. Разработан для применения в портативной аппаратуре, персональных компьютерах, сервоприводах.
    Напряжение питания, 2,2...18 В
    Потребляемый ток, 12 мА
    Ток покоя (Еп = 5 В), 10 мкА
    Выходная мощность (КНИ = 10%, Еп = 5 В, RL = 8 Ом), 1,2 Вт
    КНИ (Еп = 5 В, Рвых = 0,5 Вт), 0,15%
    Схема включения

    TDA8543

    Мостовой одноканальный усилитель низкой частоты в корпусе 16 pin SO или 16 pin DIP, разработанный для применения в портативной аппаратуре, персональных компьютерах, телефонах.
    Напряжение питания, 2,2...18 В
    Потребляемый ток, мА 12
    Выходная мощность (КНИ = 10%, RL = 8 Ом, Еп = 5 B), 1,2 Вт
    Выходная мощность (КНИ = 10%, RL = 8 Ом, Еп = 7,5 В), 2,2 Вт
    Выходная мощность (КНИ = 10%, RL= 16 Ом, Еп = 9 В), 2,0 Вт
    КНИ (Еп = 5 В, Рвых = 0,5 Вт), 0,15%
    Схема включения

    TDA8547

    Двухканальный мостовой усилитель низкой частоты, разработанный для применения в связной и портативной аппаратуре, персональных компьютерах, в сервоприводах. Имеются входы для управления включением/ выключением. Выпускается в корпусе 16 pin SO или 16 pin DIP.
    Напряжение питания, 2,2...18 В
    Потребляемый ток (Еп = 5 В, 2 канала), 22 мА
    Потребляемый ток (Еп = 5 В, 1 канал), 12 мА
    Ток покоя, 10 мкА
    Выходная мощность (КНИ = 10%, RL = 8 Ом, Еп = 5 В), 1 Вт
    КНИ (Еп = 5 В, Рвых = 0,5 Вт), 0,15%
    Схема включения

    TDA8551

    Одноканальный УНЧ, выпускаемый в корпусах SO8 и DIP8, разработан для применения в портативных устройствах, компьютерах, телефонах. Включает в себя схемы цифрового управления громкостью и режимом работы.
    Напряжение питания, 2,7...8 В
    Максимальный потребляемый ток, 5 А
    Ток покоя (Еп = 5 В), <10 мА
    Выходная мощность (КНИ = 10%, Еп = 5 В, RL = 8 Ом), 1,4 Вт
    КНИ (Еп = 5 В, RL = 8 Ом, Рвых = 0,5 Вт), 0,15%

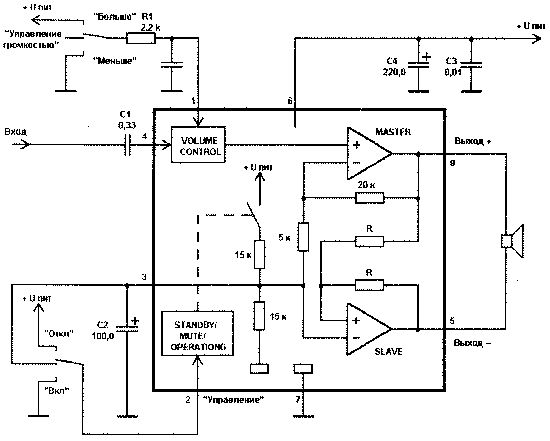

    Схема включения

    TDA8560

    Двухканальный усилитель мощности 2 х 40 Вт/2 Ом в корпусе DBS13P, разработанный для применения в выходных каскадах автомобильной аппаратуры. Выходные каскады усилителей работают в классе В.
    Напряжение питания, 6... 18 В
    Максимальный потребляемый ток, 7,5 А
    Потребляемый ток в режиме покоя, 115 мА
    Потребляемый ток в режиме standby, 100 мА
    Потребляемый ток в режиме switch-on, 40 мА
    Входное сопротивление, >25 кОм
    Выходная мощность (КНИ = 10%, RL = 4 Ом,), 25 Вт
    Выходная мощность (КНИ = 10%, RL = 2 Ом,), 40 Вт
    Схема включения

    TDA8552

    Двухканальный УНЧ, выпускаемый в корпусе SO20, разработан для применения в портативных устройствах, переносных компьютерах. Включает в себя два УНЧ, две схемы цифрового управления громкостью и устройство управления режимами работы.
    Напряжение питания, 2,7...5,5 В
    Потребляемый ток в режиме BTL (Еп = 3,3 В), 15 мА
    Потребляемый ток в режиме SE (Еп = 5 В), 12 мА
    Потребляемый ток в режиме SE (Еп = 3,3 В), 8 мА
    Ток покоя, <10 мА
    Выходная мощность (КНИ = 10%, Еп = 5 В, RL = 8 Ом,), 1,4 Вт
    Количество шагов устройства цифровой регулировки громкостью 64
    КНИ (Рвых = 0,5 Вт) 0,1%
    Схема включения

    TDA8562

    Функционально законченный усилитель НЧ для автомагнитол с динамическим датчиком искажений и диагностическим интерфейсом.
    Напряжение питания, 6...18 В
    Максимальный потребляемый ток, 4 А
    Ток покоя, -80 мА
    Ток в ждущем режиме, 100 мкА
    Выходная мощность
    (КНИ = 10%, Rн = 4 Ом), 7 Вт
    (КНИ = 10%, Rн = 2 Ом), 12 Вт
    Rвх, 50 кОм
    Схема включения

    TDA8566

    Двухканальный усилитель мощности 2 х 25 Вт/4 Ом (2 х 40 Вт/ 2 Ом), разработанный для применения в выходных каскадах автомобильной аппаратуры. Выходные каскады усилителей работают в классе В.
    Напряжение питания, 6... 18 В
    Максимальный потребляемый ток, 7,5 А
    Ток покоя, 115 мА
    Ток в ждущем режиме, 10 мА
    Выходная мощность:
    (КНИ = 10%, Rн = 4 Ом), 25 Вт
    (КНИ = 10%, RH = 2 Ом), 40 Вт
    Напряжение шума при замкнутом входе, 120 мкВ
    Схема включения

    TDA8567

    Четырехканальный усилитель мощности 4 х 25 Вт/4 Ом, разработанный для применения в выходных каскадах автомобильной аппаратуры. Выходные каскады усилителей работают в классе В.
    Напряжение питания, 6... 18 В
    Максимальный потребляемый ток, 7,5 А
    Ток покоя, 230 мА
    Ток в ждущем режиме, 100 мкА
    Входное сопротивление, 30 кОм
    Усиление каждого канала по напряжению, 26 дБ
    Выходная мощность (КНИ = 10%, Rн = 4 Ом), 25 Вт
    Напряжение шума при замкнутом входе, 120 мкВ

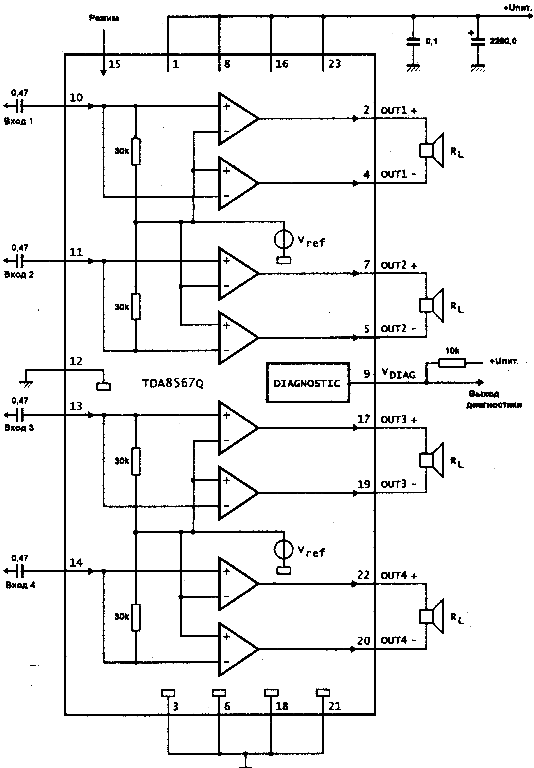

    Схема включения

    TDA8563

    Двухканальный усилитель мощности 2 х 40 Вт/2 Ом, разработанный для применения в выходных каскадах автомобильной аппаратуры. Выходные каскады усилителей работают в классе В.
    Напряжение питания, 6...18 В
    Максимальный потребляемый ток, 7,5 А
    Ток покоя, мА 115
    Ток в ждущем режиме, 10 мА
    Выходная мощность:
    (КНИ = 10%, Rн = 4 Ом), 25 Вт
    (КНИ = 10%, Rн = 2 Ом), 40 Вт
    Напряжение шума при замкнутом входе, 120 мкВ
    Схема включения

    TDA8568

    Четырехканальный усилитель мощности 4 х 25 Вт/4 Ом, разработанный для применения в выходных каскадах автомобильной аппаратуры. Выходные каскады усилителей работают в классе В.
    Напряжение питания, 6... 18 В
    Максимальный потребляемый ток, 7,5 А
    Ток покоя, 230 мА
    Ток в ждущем режиме, 100 мкА
    Входное сопротивление, 30 кОм
    Усиление каждого канала по напряжению, 40 дБ
    Выходная мощность (КНИ = 10%, RH = 4 Ом), 25 Вт
    Напряжение шума при замкнутом входе, 250 мкВ

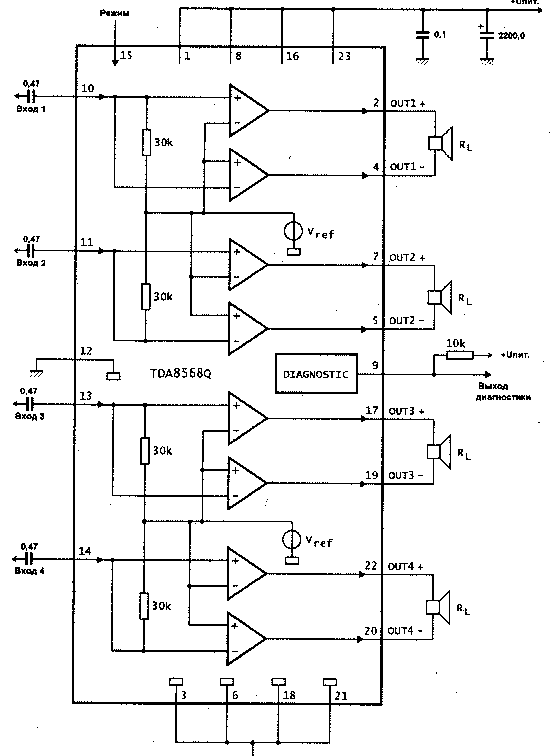

    Схема включения

    TDA8942P

    Двухканальный усилитель с выходной мощностью 2 х 1,5 Вт на нагрузках 16 Ом при напряжении питания 9 В. Разработан для применения в выходных каскадах автомобильной, телевизионной аппаратуры и компьютерах.
    Напряжение питания, 6... 18 В
    Ток покоя, 22 мА
    Ток в ждущем режиме, 10 мкА
    Выходная мощность (КНИ = 10%, RH = 16 Ом), 1,5 Вт
    КНИ при Р= 0,5 Вт, 0,03%
    Коэффициент усиление, 32 дБ
    Схема включения

    TDA8571

    Четырехканальный усилитель мощности 4 х 40 Вт/4 Ом, разработанный для применения в выходных каскадах автомобильной аппаратуры. Выходные каскады усилителей работают в классе В.
    Напряжение питания, 6...18 В
    Максимальный потребляемый ток, 7,5 А
    Ток покоя, 200 мА
    Ток в ждущем режиме, 100 мкА
    Выходная мощность Rн = 4 Ом), 40 Вт
    Напряжение шума при замкнутом входе, 170 мкВ
    Схема включения

    TDA8941P

    Одноканальный усилитель с выходной мощностью 1,5 Вт на нагрузке 16 Ом при напряжении питания 9 В. Разработан для применения в выходных каскадах автомобильной, телевизионной аппаратуры и компьютерах.
    Напряжение питания, 6... 18 В
    Ток покоя, 14 мА
    Ток в ждущем режиме, 10 мкА
    Выходная мощность (КНИ = 10%, Rн = 16 Ом), 1,5 Вт
    КНИ при Р= 0,5 Вт 0,03%
    Коэффициент усиление, 32 дБ
    Схема включения

    TDA8586

    Универсальный усилитель мощности 4 х 6 Вт или 2 х 20 Вт с автоматическим определением включения нагрузки (BTL/SE), разработанный для применения в выходных каскадах автомобильной аппаратуры. Выходные каскады усилителей работают в классе В.
    Напряжение питания, 8... 18 В
    Ток покоя, 170 мА
    Ток в ждущем режиме, 100 мкА
    Коэффициент усиление в режиме SE, 26 дБ BTL, 32 дБ
    Выходная мощность в режиме BTL
    (КНИ = 0,5%, Rн = 4 Ом), 15 Вт
    (КНИ = 10%, Rн = 4 Ом), 21 Вт
    в режиме SE
    (КНИ = 0,5%, Rн = 4 Ом), 4,5 Вт
    (КНИ = 10%, Rн = 4 Ом), 6 Вт
    Напряжение шума при сопротивлении источника сигнала 1 кОм
    в режиме SE, 150 мкВ
    в режиме BTL, 200 мкВ
    Схема включения

    TEA0676

    Двухканальный предварительный усилитель низкой частоты и эквалайзер с электронным управлением, предназначенный для применения в автомобильной технике. Конструктивно выполняется в корпусе SO16.
    Напряжение питания, 7.6...12 В
    Потребляемый ток, 10...13 мА
    Отношение (сигнал+шум)/сигнал, 67...73 дБ
    Коэффициент нелинейных искажений:
    на частоте 1 кГц, 0,08...0,15 %
    на частоте 10 кГц, 0,15...0,3 %
    Выходное сопротивление, 10 кОм
    Коэффициент усиления предусилителей по напряжению, 29...31 дБ

    Схема включения


    TEA0675

    Двухканальный Dolby В шумоподавитель, предназначенный для применения в автомобильной технике. Содержит в своем составе предварительные усилители, эквалайзер с электронным управлением, устройство детектирования электронных пауз для режима сканирования Automatic Music Search (AMS). Конструктивно выполняется в корпусах SDIP24 и SO24.
    Напряжение питания, 7,6,..12 В
    Потребляемый ток, 26...31 мА
    Отношение (сигнал+шум)/сигнал, 78...84 дБ
    Коэффициент нелинейных искажений:
    на частоте 1 кГц, 0,08...0,15%
    на частоте 10 кГц, 0,15...0,3%
    Выходное сопротивление, 10 кОм
    Коэффициент усиления по напряжению, 29...31 дБ

    Схема включения


    TEA0678

    Двухканальный интегральный шумоподавитель Dolby В, разработанный для применения в автомобильной аудиоаппаратуре. Включает в себя каскады предварительного усиления, эквалайзер с электронным управлением, электронный коммутатор источников сигнала, систему Automatic Music Search (AMS).
    Выпускается в корпусах SDIP32 и SO32.
    Напряжение питания, 7,6...12 В
    Ток потребления, 28 мА
    Коэффициент усиления предусилителя (на частоте 1 кГц), 31 дБ
    Коэффициент гармоник
    на частоте 1 кГц при Uвых=0 дБ, < 0,15 %
    на частоте 1 кГц при Uвых=6 дБ, < 0,3 %
    Напряжение шумов, приведенное ко входу, в диапазоне частот 20...20000 Гц при Rист=0, 1,4 мкВ

    Схема включения


    TEA0679

    Двухканальный интегральный усилитель с системой шумопонижения Dolby В, разработанный для применения в различной автомобильной аудиоаппаратуре. Включает в себя каскады предварительного усиления, эквалайзер с электронным управлением, электронный коммутатор источников 'сигнала, систему Automatic Music Search (AMS). Управление основными регулировками ИМС осуществляется по шине I2С
    Выпускается в корпусе SO32.
    Напряжение питания, 7,6...12 В
    Ток потребления, 40 мА
    Коэффициент гармоник
    на частоте 1 кГц при Uвых=0 дБ, < 0,15 %
    на частоте 1 кГц при Uвых=10 дБ, < 0,3 %
    Переходное затухание между каналами (Uвых=10 дБ, на частоте 1 кГц), 63 дБ
    Отношение сигнал+шум/шум, 84 дБ

    Схема включения


    TDA0677

    Сдвоенный предварительный усилитель-эквалайзер, предназначенный для использования в автомагнитолах. Включает в себя предварительный усилитель и усилитель-корректор с электронным коммутатором постоянных времени. Также содержит электронный коммутатор входов.
    ИМС изготавливается в корпусе SOT137A.
    Напряжение питания, 7,6.,.12 В
    Ток потребления, 23...26 мА
    Отношение сигнап+шум/шум, 68...74 дБ
    Коэффициент гармоник:
    на частоте 1кГц при Uвых = 0 дБ, 0,04...0,1 %
    на частоте 10 кГц при Uвых = 6 дБ, 0,08...0,15 %
    Выходное сопротивление, 80... 100 Ом
    Коэффициент усиления:
    на частоте 400 Гц, 104...110 дБ
    на частоте 10 кГц, 80..86 дБ

    Схема включения


    TEA6360

    Двухканальный пятиполосный эквалайзер, управляемый по шине 12С, предназначен для применения в автомагнитолах, телевизорах, музыкальных центрах.
    Изготавливается в корпусах SOT232 и SOT238.
    Напряжение питания, 7... 13,2 В
    Потребляемый ток, 24,5 мА
    Входное напряжение, 2,1 В
    Выходное напряжение, 1 В
    Диапазон воспроизводимых частот по уровню -1дБ, 0...20000 Гц
    Коэффициент нелинейных искажений в диапазоне частот 20...12500 Гц и выходном напряжении 1,1 В, 0,2...0,5 %
    Коэффициент передачи, 0,5...0 дБ
    Диапазон рабочих температур, -40...+80 С

    Схема включения


    TDA1074A

    Предназначена для использования в стерео усилителях в качестве двухканального регулятора тембра (низких и средних частот) и звука. В состав микросхемы входят две пары электронных потенциометров с восьмью входами и четыре отдельных выходных усилителя. Регулировка каждой потенциометрической пары осуществляется индивидуально, подачей на соответствующие выводы постоянного напряжения.
    ИМС изготавливается в корпусах SOT102, SOT102-1.
    Максимальное напряжение питания, 23 В
    Ток потребления (без нагрузки), 14...30 мА
    Коэффициент передачи, 0 дБ
    Коэффициент гармоник:
    на частоте 1кГц при Uвых = 30 мВ, 0,002 %
    на частоте 1кГц при Uвых = 5 В, 0,015...1 %
    Выходное напряжение шумов в диапазоне частот 20.. .20000 Гц, 75 мкВ
    Межканальная развязка в диапазоне частот 20.. .20000 Гц, 80 дБ
    Максимальная рассеиваемая мощность, 800 мВт
    Диапазон рабочих температур, -30...+80°С

    Схема включения


    TEA5710

    Функционально законченная ИМС, выполняющая функции AM и ЧМ приемника. Содержит все необходимые каскады: от усилителя высокой частоты до AM/ ЧМ детектора и усилителя низкой частоты. Отличается высокой чувствительностью и малым потребляемым током. Применяется в портативных АМ/ЧМ приемниках, радиотаймерах, радионаушниках. ИМС изготавливается в корпусе SOT234AG (SOT137A).
    Напряжение питания, 2..,12 В
    Ток потребления:
    в AM режиме, 5,6...9,9 мА
    в ЧМ режиме, 7,3...11,2 мА
    Чувствительность:
    в AM режиме, 1,6 мВ/м
    в ЧМ режиме при отношении сигнал/шум 26 дБ, 2,0 мкВ
    Коэффициент гармоник:
    в AM режиме, 0,8..2,0 %
    в ЧМ режиме, 0,3...0,8 %
    Выходное напряжение низкой частоты, 36...70 мВ

    Схема включения



    Категория: Эл. справочники | Добавил: Admin (23.07.2011)
    Просмотров: 3379 | Теги: Зарубежные УНЧ, УНЧ | Рейтинг: 0.0/0
    Всего комментариев: 0
    Добавлять комментарии могут только зарегистрированные пользователи.
    [ Регистрация | Вход ]
    InManus.3dn.ru © 2016
    Сайт управляется системой uCoz
