    Трубчатый колодец (скважина) - своими руками.


    Устройство трубчатого колодца (в народе его называют просто скважиной) лучше рассматривать на примере сравнительно сложного колодца, типичного для районов, где существуют многометровые по толщине валунно-галечные отложения с крепко утрамбованным суглинком. Такие породы представляют исключительную трудность для проходки скважины самодельным инструментом и с помощью самодельного оборудования, особенно если приходиться бурить скважину на глубину 20-50 м.

    Скважину для такого трубчатого колодца (рис. 1) стараются сначала сделать, возможно большего диаметра, обычно 300-350 мм. Поскольку камни, как правило, лежат сверху, через такую скважину легче порой поднять камни наверх, нежели дробить их в забое. Обсадную трубу для этой первой скважины делают из какого-либо подручного материала, даже из досок или из кровельной жести. После проходки валунно-галечных отложений скважину начинают бурить под основную обсадную трубу. Обсадную трубу нижним концом опускают до верхней части водоносного слоя, а ниже помещают ещё одну трубу – фильтр с отстойником.



    Рис. 1. Устройство трубчатого колодца при большом количестве валунов: 1 – вспомогательная обсадная труба; 2 – основная обсадная труба; 3 – муфта; 4 – сальник; 5 – сетка; 6 – отстойник; 7 - пробка

    В зависимости от глубины залегания водоносного слоя, его строения и характера вышележащих пород трубчатый колодец может отличаться от приведённого на рис. 1 устройством водоприёмной части, а так же иметь только оду обсадную трубу.
    В конструкцию некоторых трубчатых колодцев входят так же детали для подключения водоподъёмных насосов.


    Трубчатый колодец, если он грамотно построен и правильно обслуживается, не уступит в долговечности шахтному, к тому же он совершенно не пропускает поверхностные загрязнения, при условии что стыки обсадной трубы плотные и вода в нём не застаивается из-за малого объёма водоприёмной части. Если благоприятствуют геологические условия, трубчатый колодец можно построить за 2-3 дня и на большую глубину, чем шахтный, скажем глубиной 50 м и более.


    Горных пород, слагающих земную кору, великое множество, но нас интересует, в данном случае, не структура, а их характеристика, это плотность и твёрдость. Условно по буримости породы можно разделить на три группы: пластичные, способные резаться и давать стружку; твёрдые, которые могут только дробиться и раскалываться; сыпуче-плывучие, отличающиеся неустойчивостью, способностью оползать, осыпаться и заполнять пробуренную в них скважину. Соответственно применяется и три типа буровых инструментов.


    Прежде чем начать строительство трубчатого колодца, надо собрать наиболее полные сведения о характере горных пород, которые придётся пройти, чтобы достичь водоносного слоя. Значительно усложняют дело твёрдые каменные слои или валунно-галечные отложения, особенно когда они залегают на глубине 10 м и более. Пройти их с помощью самодельного инструмента исключительно трудно, понадобится изготовление серьёзных приспособлений и специального инструмента. Поэтому следует всё хорошенько взвесить и решить, не лучше ли вместо изготовления специальных приспособлений и инструмента построить обычный шахтный колодец.


    Абиссинский трубчатый колодец


    Когда твёрдые (каменные) породы отсутствуют или встречаются в небольшом количестве местами, локально, а водоносный пласт состоит из рыхлых зернистых пород (песок средней крупности, смесь песка с галькой) и находится на глубине не более 7 м, проще всего сделать так называемый абиссинский трубчатый забивной колодец.


    Интересные сведения об этом колодце даны в старой работе К. И. Маслянникова «О земляном бураве, как средстве отыскания мест для колодцев, и об абиссинском колодце»: «Абиссинский (или нортоновский) колодец, этот отличный снаряд, почему-то, к сожалению, забыт в практике и в специальной печати. Абиссинские колодцы наделали вначале своего появления немало шуму в Европе после английской экспедиции в Абиссинии, где сослужили хорошую службу при отыскании воды. Главная часть абиссинского колодца – наконечник из трубы с внутренним диаметром 1¼, 1½ и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабжённого на конце копьевидным утолщением, а внутри – клапаном в виде шарика (рис. 2). Следующая принадлежность – копер (лёгкий железный треножник) и баба. Когда желают получить воду в данном месте, устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю. Абиссинский колодец испытывался в 1869 г. Возле Царского Села в нескольких местах и с большим успехом.



    Рис. 2. Абиссинский колодец.

    Несмотря на то, что геологические условия Царского Села очень неблагоприятны для такого рода испытаний, так как там слои известнякового камня залегают близко от поверхности земли, при помощи абиссинского колодца удалось получить свежую и холодную воду в двух местах из пяти. В трёх местах залегающий близко слой известняка заставлял прекращать работу, причём вбитый конец абиссинского колодца легко выколачивался и затем весь прибор переносился на новое место.


    В других двух местах найдены были лучшие условия. Так в одном месте первое колено было вколочено в 10 минут на глубину 10 футов и вода показалась в трубке с уровнем в 3 фута… На конец трубки был навинчен насос, который давал сначала грязную воду, а затем, примерно через ½ часа, довольно чистую, в количестве 1 ведра в минуту.


    В последнем из выбранных для опыта пунктов были достигнуты наиболее интересные результаты. Хотя верхние слои почвы оказались переполненными крупными камнями и с прослойками из крупной глины, тем не менее, достоинство абиссинского колодца выказалось в значительной степени! Через 20 минут на глубине 2 сажени колодец был установлен и давал воду в количестве 1½ ведра в минуту, которая через ¼ часа стала светлою, годною для питья».

    *** 1 сажень – 2,1333 метра; 1 фут – 0,3048 метра; 1 ведро – 12,299 литра.

    В этой выдержке очень образно и ярко описаны простота и достоинства абиссинского колодца. Однако в первоначальном виде абиссинский колодец имеет некоторые недостатки: примитивный фильтр – просто трубка с мелкими отверстиями; небольшая глубина подъёма воды всего 7 м. Последнее объясняется конструкцией всасывающего насоса, поднимающего воду в результате разряжения, создаваемого в трубе, а оно, как известно теоретически не может поднять столб воды выше 10 метров. Вот практически и получается – 7 метров.


    При желании абиссинский колодец нетрудно сделать с сетчатым фильтром. Устройство и технология изготовления таких фильтров приведены ниже в разделах «Водоприёмная часть трубчатых колодцев» и «Водоподъёмники из трубчатых колодцев».
    Подъём воды с глубины более 7 м может быть осуществлён с помощью погружного насоса или эрлифта, описанных в разделе «Водоподъёмники из трубчатых колодцев».


    В журнале «лесное хозяйство» (1959, № 4) приведено описание упрощенной технологии забивки абиссинского колодца, Для этого на выбранном месте для колодца роют шахту размерами 0,8×0,8×1 м. Затем, присоединив к фильтру трубу, на неё свободно надевают бабу массой 25–30 кг. На расстоянии 1 м от фильтра на трубе укрепляют болтами стальной хомут – подбабок, состоящий из двух половин, а выше его на 1–1,5 м устанавливают второй хомут с двумя блоками (рис. 3).



    Рис. 3. Установка абиссинского колодца без треноги: 1 – хомут; 2 – блок; 3 – верёвка; 4 – баба; 5 – подбабок; 6 – труба; 7 – сетчатый фильтр

    Поставив в центре шахты подготовленную для забивки трубу, шахту заполняют грунтом и утрамбовывают его. После этого забивают абиссинский колодец, поднимая бабу за верёвки. Падая, баба ударяет по нижнему хомуту и заглубляет трубу. По мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе. Заглубив первую трубу, навинчивают следующую и т. д. В процессе забивки проверяют, не появилась ли вода в трубе. Для этого в трубу опускают на шнуре небольшой отрезок тонкой трубки, который при соприкосновении с водой издаёт характерный хлопок. Такая технология позволяет обойтись без копра.


    Забивку труб производят до тех пор, пока фильтр не погрузится в водоносный слой и уровень воды в трубе не будет стоять на 0,5–1 м выше верхнего края фильтра. После этого забивку труб прекращают и откачивают воду до полного её осветления.


    Для подъёма воды с глубины до 7 м годятся ручные поршневые насосы, например БКФ-4, НР-3, КР-3, КР-4, «Дон», НК-10, «Урал», «Поток» и т. п. Ручной насос плотно закрепляют на резьбе или на фланцах непосредственно на обсадной трубе колодца.


    Ручное ударно-вращательное бурение скважин

    Ещё сравнительно недавно ручное бурение скважин на воду применялось как промышленный способ. Да и теперь оно возможно в тех местах, куда трудно доставить буровую технику. Ручным ударно вращательным способом, используя только мускульную силу человека, проходят скважины наибольшим диаметром 200–250 мм и глубиной до 70 м, а в отдельных случаях и до 100 м.


    Проходку скважины ударно-вращательным бурением ведут вращением различных буров, а в твердых и сыпуче-плывучих породах – долблением специальными долотами и стаканами. Эти буровые инструменты подсоединяют к стержням – буровым штангам, которые соответственно вращают руками или попеременно поднимают и сбрасывают в забой. Отсюда и название способа проходки «ручное ударно-вращательное бурение».


    Для проходки пластичных пород (глины и смеси глин с песками) наиболее приспособленным инструментом являются ложковые буры (ложки). Ложка – это полуцилиндр, свернутый из листовой стали, например Ст. 3, с левой отогнутой режущей кромкой (если смотреть сверху). Порода в полости полуцилиндра удерживается сжатием и прилипанием, поэтому продольная щель между кромками для более сыпучих пород должна быть более узкой. Ложка забирает породу вертикальной и нижней режущими кромками. Нижнюю часть ложки устраивают по-разному. Для самодельного исполнения наиболее доступны следующие варианты (рис. 4): низ ложки выполнен ковшеобразным резцом; низ ложки с левой стороны сделан в виде резца, а с правой – в виде поперечного выступа, причем между этими отгибами можно пропустить сверло по металлу и приварить его к телу ложки. И то и другое несложно выполнить, если есть возможность нагреть металл до пластичного состояния. Ложку можно также сделать из трубы подходящего диаметра и использовать ее даже без термического упрочнения режущих кромок. Существенной особенностью ложковых буров является то, что их корытообразный корпус обычно смещают на некоторое расстояние от оси вращения. Так, у бура со сверлом ось нижнего сверла и ось вращения штанги должны совпадать, а ось тела ложки следует сместить на расстояние (эксцентриситет), равное 10–15 мм. Такой ложковый бур, вращаясь в скважине, своей продольной режущей кромкой будет вырабатывать в породе скважину большего диаметра по сравнению с диаметром ложки. Подобное уширение скважины необходимо для прохода обсадных труб, внутренний диаметр которых в большинстве случаев приходится брать больше наружного диаметра ложки. Объясняется это тем, что при опасности обвалов стенок скважины бурение и закрепление скважины обсадной трубой ведут одновременно, и ложка должна при этом проходить в обсадную трубу.



    Рис. 4. Ложковые буры: а – с ковшеобразным резцом; б – с отгибами и сверлом

    Порода, которую ложка забирает в забое скважины, извлекается на поверхность вместе с инструментом. За одну забурку ложкой обычно углубляют скважину на 30–40 см.
    Иногда самодельный буровой инструмент делают в виде простого бурава – стального диска с вырезанным узким сектором и отогнутыми кромками. Конечно, можно что-то сделать и таким буром в пластичных; необваливающихся породах. Однако он очень легко уходит в сторону, вызывая часто недопустимое искривление ствола скважины. Если еще с этим как-то можно бороться установкой выше бура центрирующего пояска, то об уширении скважины для обсадной трубы в данном случае не может быть и речи.



    Рис. 5. Змеевиковый бур

    Для бурения плотных глин и суглинков применяют змеевиковый бур (змеевик), напоминающий бурав по дереву (рис. 5). Нижнее режущее лезвие змеевика имеет форму ласточкина хвоста и должно закаливаться. Змеевик действует подобно штопору: вращаясь, он ввинчивается в породу. При подъеме бура порода удерживается на его винтовых лопастях. Змеевик во время работы приподнимают на несколько сантиметров через каждые 1,5–2 оборота буровых штанг для отрыва от основного массива породы. В противном случае усилие подъема будет очень велико и штанги можно порвать.
    Изготовить самому такой змеевик трудно, поэтому в самодеятельном бурении вместо него с успехом используют отрезки винтовых шнеков от сельхозмашин. Для этого берут часть шнека с 3–4 витками, снизу приваривают сверло по металлу (или просто конический штырь) для центрирования бура в забое, а сверху – отрезок трубы для соединения со штангами. Хорошие результаты получают, приспосабливая для бурения плотных глин и суглинков рыболовные ледовые буры.


    Для проходки твердых пород и валунно-галечниковых отложений служат буровые долота. При необходимости их также делают эксцентричными по отношению к оси шейки, чтобы вырабатывать уширенную скважину, доступную для прохода обсадной трубы. Долота изготавливают из закаливающихся сталей У10, 45, 65Г, 40XH и др. и закаливают до твердости зубила на высоту не более 25 мм. В зависимости от крепости проходимых пород лезвие долот должно иметь различный угол заострения. Для проходки относительно мягких пород угол заострения (двугранный угол) – 70…80°, для твердых пород и валунно-галечниковых отложений – 110…130°.



    Рис. 6. Буровые долота: 1 – зубильное (плоское); 2 – двутавровое; 3 – крестовое; 4 – скругляющее; 5 – эксцентричное; 6 - пирамидальное

    Долота имеют разную форму применительно к различным по буримости породам (рис. 6). Бурение не очень твердых пород ведут зубильным (плоским долотом), более твердых – двутавровым и с Z-образным лезвием. Для бурения твердых трещиноватых пород служит крестовое долото, у которого два лезвия пересекаются под прямым углом – это препятствует его заклиниванию в трещине. Скругляющее долото применяют также для проходки твердых пород, оно обеспечивает более правильную округлость скважины и дает хорошие результаты при проходке трещиноватых пород и валунно-галечниковых отложений. Эксцентричное долото разрабатывает скважины большего диаметра, чем размер лезвия. Для раздробления небольших валунов или отодвигания их в сторону в забое применяют долото в форме клина – пирамидальное долото.


    Сделать самому в домашних условиях долота классической формы, представленные на рисунке 6, чрезвычайно сложно. Изготовляют их ковкой в штампах из цельной заготовки, сварка категорически запрещается, так как при сварке закаливающихся сталей шов в обычных условиях получается хрупким. Для изготовления таких долот необходимы: кузнечно-прессовое тяжелое оборудование, закрытые печи с восстановительной атмосферой, специальная технологическая оснастка и т. п. Кузнецы, работающие в настоящее время вручную еще в некоторых ремонтных мастерских, неспособны сделать такие долота из-за невозможности прогреть массивную заготовку в открытом горне и невозможности удержать ее раскаленную в клещах из-за большой массы. Например, наименьшее плоское долото с длиной лезвия 148 мм имеет массу 42 кг. Поэтому форму долот надо воспринимать как «информацию к размышлению» при конструировании самодельных аналогов.


    Итак, возникает проблема. Решить ее можно следующим образом: либо фрезеровать долото из цельной заготовки (такую возможность имеет далеко не каждый); либо все же попытаться сварить долото из мягкой стали (имея в виду его непродолжительную работу) с твердосплавной наплавкой режущих кромок, либо сделать долото составным, то есть корпус сварить из мягкой стали, а режущую часть набрать из таких стальных зубильных лезвий, которые кузнец смог бы прогреть, вручную отковать и закалить.



    Рис. 7. Cамодельные cоставные долота: 1 – клин; 2 – вставное лезвие; 3 - заклёпка

    На рисунке 7 показаны составные долота, способные разрабатывать скважину диаметром 250 мм. Все долота сделаны в основном своими руками, опробованы на практике (поработали они основательно), показав хорошие результаты.


    Корпус долота (а) вырезали кислородным резаком из стальной пластины толщиной 40 мм. Механической обработке его не подвергали, кроме незначительной зачистки на наждаке. К корпусу сверху приварена электросваркой шейка для соединения со штангами. Снизу просверлены 4 глухих отверстия диаметром 20 мм для вставных зубильных лезвий и 4 сквозных боковых отверстия диаметром 12 мм для цилиндрических клиньев, закрепляющих зубильные лезвия (аналогичными цилиндрическими клиньями закрепляются, например, шатуны у велосипеда). Зубильные лезвия были откованы кузнецом из заготовок (инструментальная сталь У10), предварительно выточенных на токарном станке. После ковки и закалки зубильные лезвия были заточены, на хвостовиках напильником сделаны лыски. Затем лезвия закрепили в отверстиях цилиндрическими клиньями, нарезанными из стального прутка диаметром 12 мм. Клиновые лыски на этих деталях также сделали напильником. Вставные зубильные лезвия можно отковать не из точеных заготовок, а, к примеру, из изношенных пальцев тракторных гусениц. Смонтировать зубильные лезвия в корпусе также можно по-разному – в линию, крестообразно, змейкой и др., приблизив форму долот к вышеописанным классическим образцам. Все это, понятно, легко сделать в одном корпусе, меняя только зубильные лезвия.


    Лезвия долота (б) изготовили из куска листовой рессоры, которую обрезали кислородным резаком в размер, отпустили, просверлили отверстия и установили на заклепках в корпус, подготовленный сваркой из нарубленных стальных пластин. Клепка горячая.
    Для долота (в) в качество лезвий использовали обрезки отличной стали от гильотинных ножниц для рубки листового металла. Толщина обрезков 36 мм, поэтому вставные долота получились очень «мощными» и показали хорошие результаты при проходке валунно-галечниковых отложений. Форма этого долота в какой-то мере воспроизводит классическое скругляющее долото.


    Как видим, во всех случаях соединения лезвий, сделанных из закаливающихся сталей, с корпусом из стали не способной к закалке, выполнено клиньями, заклепками, болтами, но только не сваркой, которая бы дала хрупкий шов.
    Конечно, у самодельных составных долот, да еще изготовленных с применением сварки, ресурс работы и производительность будут меньше, но уж тут, как говорится, не до жиру... Тем более что задача самодеятельного бурильщика сделать только одну свою скважину, а для этого составного долота должно хватить. Во всяком случае, в практике автора вставные лезвия тупились, но поломок не было. Кстати, по старым инструкциям при каждом поднятии долота из забоя на поверхность его нужно тщательно осматривать, своевременно производить заточку и т. д.


    Заметим, что если в породе много валунов, может оказаться легче поднять их на поверхность, чем дробить в забое. На этот счет самодеятельными бурильщиками придумано немало хитроумных устройств: различные «пауки», вилки с тремя-четырьмя стальными зубьями и др. Автор при глубине до 10 м применял сачок — овальный стальной пруток с мешком (пруток приварен к штанге) и «гарпун» – заостренный стальной стержень с приваренной на конце под углом острой пластинкой. Вылавливали валуны так: «гарпуном» валун выворачивали из окружающего плотного суглинка, предварительно размоченного водой, и закатывали в сачок.



    Рис. 8. Желонки: а – с плоским клапаном: б – с шариковым клапаном; 1 – труба; 2 – отбивной штифт; 3 – клапан; 4 – ось; 5 – башмак; 6 - ограничитель

    Для бурения пород рыхлых, сыпучих, обломочных (пески, гравий, галечник, ил), пород, наполненных водой, а также для чистки скважины после работы долотом применяют инструмент, называемый желонкой. Последняя представляет собой отрезок трубы длиной 2–3 м, иногда до 4 м, снабженной внизу башмаком с клапаном, а вверху – устройством для соединения со штангами (рис. 8). Клапан обычно делается плоским из стальной пластины с уплотнением резиной, кожей или без него. В желонках небольшого диаметра применяют шариковый клапан. При сбрасывании в забой башмак желонки врезается в породу, которая приподнимает клапан и входит в трубу. Когда желонку поднимают, клапан закрывается и удерживает набранную породу. После заполнения породой желонку извлекают на поверхность и очищают, поворачивая ее для этого вверх клапаном с помощью специального устройства, позволяющего не отсоединять желонку от штанги. Бурильщику, который впервые «изобретает» желонку из случайных материалов, порекомендуем не гнаться за производительностью и сделать общую высоту желонки поменьше, скажем, около 1 м, и с боковым окном (рис. 9), чтобы можно было рукой дотянуться до клапана. Через это окно можно ее и чистить не переворачивая. Косынки и конус в верхней части желонки предназначены для того, чтобы при подъеме не зацепить желонку за обсадную трубу.



    Рис. 9. Самодельная желонка: 1 – ударная штанга; 2 – окно; 3 – клапан; 4 - башмак

    В качестве буровых штанг для неглубокого бурения (до 25 м) вполне достаточными по прочности являются газовые трубы внутренним диаметром 33 мм (применяют также трубы диаметром 42 и 48 мм). Длина труб отдельных звеньев штанги – 5 м. Отбирая трубы для штанг, надо внимательно осмотреть сварные швы. Если швы плохо проварены, то во время бурения при скручивающих нагрузках они легко расходятся.
    Обычные водопроводные или газовые муфты для соединения штанг нежелательны из-за недостаточных прочности и длины. Для соединения буровых штанг лучше изготовить специальные муфты большей длины, бочкообразной формы и с гладкими концевыми внутренними проточками, в которые концы свинчиваемых штанг должны плотно заходить своими ненарезанными частями (рис. 10). Последнее делается для того, чтобы уменьшить опасные изгибающие нагрузки в концевых сечениях штанг, ослабленных резьбой. Конечно, намного ускоряет процесс соединения-разъединения штанг коническая резьба. Однако сделать такую резьбу очень трудно, и если что, скорее всего, придется ограничиться цилиндрической резьбой, то нарезать ее на штангах надо на токарном станке или клуппом с направляющей втулкой, чтобы избежать перекоса резьбы. Штанги с перекошенной резьбой при свинчивании будут располагаться не соосно, что чревато большими неприятностями, поскольку приводит к вихлянию всей буровой колонны, особенно заметному при ее длине более 10 м.



    Рис. 10. Муфта

    В самодеятельном бурении применяют и другие способы соединения штанг: на фланцах, штифтами с помощью соединительных втулок или патрубков из труб меньшего диаметра. Однако оба эти способа не позволяют добиться надежного и соосного соединения штанг вследствие небольших погрешностей в установке фланцев на сварке и люфта во втулках. А устранить эти дефекты практически невозможно.
    При подъеме и спуске штанг в скважину их развинчивают не по одному звену (колену), а по два или по три – «столбами», или «свечами». «Столбы» нельзя класть на землю, так как при подъеме с земли они гнутся. Их надо удерживать в вертикальном положении, прислонив к надежной опоре. В старину, если бурение производилось без вышки, назначением одного рабочего в буровой команде было удерживать «столбы» руками в вертикальном положении. Штанги в «свечах» можно соединять цилиндрическими резьбами, а для соединения «свечей» между собой очень хорошо применить конические.


    Когда нет подходящих труб, штанги можно сделать из дерева с металлическими наконечниками, соединяя их внахлестку на болтах. В старинных руководствах эта конструкция описана как вполне реальная. Дерево для штанг: тонкослойная ель, лиственница, ясень, дуб. Деревянными штангами бурили на небольшую глубину при диаметре скважины до 3 дюймов только ударным способом.



    Рис. 11. Принадлежности для штанг: а – подкладная вилка; б – фарштуль; 1 – серьга; 2 – щеколда; 3 - траверс

    При свинчивании-развинчивании штанги висят в скважине на подкладной вилке, опираясь на нее муфтой, для этой же цели, а также для подъема и спуска штанг в скважину служит фарштуль (рис. 11). Фарштуль состоит из серьги, надетой своими ушками на цапфы массивной траверсы с вырезом посредине для пропуска рабочих штанг. Вырез закрывается откидной щеколдой (собачкой, заградительной планкой или шпилькой). Штанга, заведенная в фарштуль, садится муфтой на края выреза траверсы.
    Вращательное движение штанг в скважине осуществляется с помощью накидного хомута, который может быть выполнен из дерева и стягиваться шпильками.



    Рис. 12. Ловилный инструмент: 1 – винт (метчик); 2 – колокол; 3 – штопор; 4 – «счастливый» крюк

    В процессе ударно-вращательного бурения несмотря на все предосторожности, случаются неполадки и аварии, приводящие к тому, что из скважины приходится извлекать какие-то предметы. Для этого служит ловильный инструмент (рис. 12). Чаще всего приходится вытаскивать из скважины оторвавшиеся штанги. Разрыв штанг происходит в, первую очередь потому, что в домашних условиях для штанг часто используют случайные материалы, а также из-за неопытности бурильщика. Для вытаскивания оторвавшихся штанг применяют ловильный винт, или метчик, представляющий собой стальной закаленный винт конической формы, нижний конец которого свободно входит в отверстие штанг. Продольные канавки ловильного винта предназначаются для стружки, образующейся при прорезывании винтом стенок штанги трубок.
    В тех случаях, когда отверстие оторвавшейся части замято и конец ловильного винта в него не входит, а также для вытаскивания оторвавшегося рабочего инструмента с шейкой из сплошного металла, используют ловильный колокол.


    Аналогичные ловильные инструменты применяют и для обсадных труб.
    Когда упущенная в скважину штанга имеет наверху муфту, для ее ловли применяют «счастливый» крюк, которым штангу подхватывают под муфту.
    Для того чтобы из скважины вытащить упавший мелкий предмет, необходим ловильный штопор – спирально согнутая стальная пластина (полоса) с резьбовым хвостиком наверху. Штопор опускают в скважину на штангах, и при вращении он вместе с породой захватывает упавший предмет.

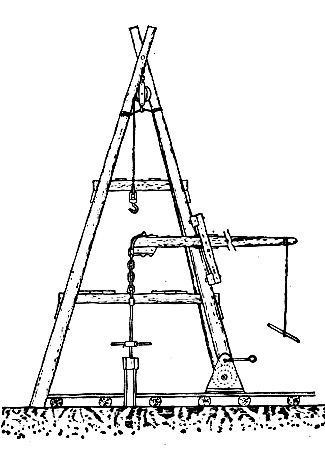

    Рис. 13. Буровая вышка

    Для подъема тяжелой колонны штанг из глубоких шахт потребуется ворот или лебедка, а также опора для верхнего блока. Обычно в этом случае устанавливают буровую вышку (рис. 13), которая представляет собой треногу высотой 4,5–5 м с канатным блоком наверху. Через блок должна быть пропущена крепкая веревка или стальной трос, с помощью которых колонну штанг с инструментом и разбуренной породой можно было бы вытащить лебедкой или воротом на поверхность.


    При ударном бурении, когда инструмент со штангами поднимают на 1–1,5 м и сбрасывают в забой, для облегчения труда применяют балансир (рычаг 1-го рода) – деревянный брус или крепкую доску-шестидесятку. Чтобы долота разрабатывали круглую скважину, штанги с инструментом при каждом ударе поворачивают руками на некоторый угол. Поэтому к балансиру их подвешивают через штанговый вертлюг (рис. 14). Более совершенным устройством по сравнению с балансиром является специальная фрикционная лебедка, позволяющая осуществить удар в результате оттягивания каната.



    Рис. 14. Вертлюг

    Одним из серьезных моментов при ударно-вращательном бурении является заложение скважины. Надо помнить, что вращательное бурение ложковыми бурами всегда связано с опасностью скручивания штанг. И эта опасность тем больше, чем глубже скважина. Если при этом скважина заложена не отвесно, а под некоторым углом, то к напряжениям скручивания добавляются еще напряжения от изгиба буровой колонны. Кроме того, всякая наклонная скважина имеет тенденцию с глубиной все более и более уходить от вертикали, что сильно затрудняет как само бурение, так и опускание, а также подъем обсадных труб.


    При наличии треноги заложение скважины производят подвешенным инструментом, чем и достигается нужная вертикальность. Если треноги нет и штанги удерживают руками, то для закладки скважины необходимы три человека, двое закручивают ложковый бур, а третий следит за вертикальностью штанги. Когда ложковый бур углубится в землю на половину его длины, его вынимают, очищают и опускают вновь, подлив в скважину воды, чтобы стенки скважины по осыпались, а обмуровывались. Затем скважину опять проверяют на вертикальность и т. д. Если вертикальность не получилась, скважину надо начать вновь.


    Сухая порода плохо удерживается в ложковом буре, поэтому надо в скважину подливать воду – она играет также и роль смазки. При длине ложки 750 мм скважина при полном заполнении ложки разбуренной породой углубляется примерно на 350 мм. Так как устье скважины в земле сильно разрабатывается, то, пройдя буром первые 3–4 м, следует обсадить скважину одним или двумя звеньями обсадной трубы. Это первое крепление скважины обычно происходит без затруднений. Обсадная труба должна иметь внизу режущий башмак (см. раздел «Обсадные трубы»), а вверху – патрубок, предохраняющий резьбу от замятия. В скважине обсадная труба должна висеть свободно на деревянном или стальном хомуте.


    Крепление скважины обсадной трубой обусловлено следующими причинами. Пластичные породы, особенно глины, пройденные буром, имеют тенденцию набухать под воздействием воды или вспучиваться в скважину от давления верхних пластов. В результате просвет скважины сужается и затрудняет (или даже делает невозможным) спуск бурового инструмента. Когда же скважина прорезает неустойчивые породы (пески, гравий, гальку, рухляки и т. п.), она начинает засыпаться или заплывать этими породами. Неизбежным становится крепление скважины и в том случае, когда приходится переходить к долблению твердых пород долотами. Разбуренная при этом твердая порода в виде бурильной грязи отбирается небольшими порциями желонкой; скорость проходки скважины подчас измеряется сантиметрами в сутки.


    Ударно-канатное бурение

    При глубине скважины более 10 м процесс ручного ударно-вращательного бурения становится очень тяжелым и трудоемким. Длинные штанги гнутся, трудно избежать искривления оси скважины, много времени уходит на свинчивание-развинчивание штанг, возникает опасность их разрыва. А когда бур не идет, натыкаясь на камни, работа превращается в настоящее мучение.


    Между тем дело можно существенно облегчить, если штанги заменить стальным тросом или даже веревкой и производить бурение только ударным способом. В настоящее время этот ударно-канатный способ имеет некоторое промышленное значение, применяясь в основном при бурении глубоких скважин на воду.


    Ударно-канатное бурение подробно описано в брошюре профессора Е. Е. Скорнякова «Как находить воду посредством бурения и устраивать простейшие буровые колодцы», изданной в 1922 г. В своей брошюре Е. Е. Скорняков упоминает буровой снаряд Шитца, который «работает чрезвычайно быстро и просто. В течение дня, если работать вдвоем, со всеми приготовлениями, можно легко пробить скважину диаметром 270 мм до 20 м глубиной». Буровой снаряд Шитца состоял всего из четырех несложных инструментов и был доступен для изготовления в любой кузнице (рис. 15).



    Рис. 15. Буровой снаряд Шитца

    Перед бурением в скважину глубиной 1 м (делается буравом) устанавливают вертикально столб диаметром 140–200 мм и закрепляют оттяжкой за якорь. На верху столба заранее делают поперечину (в виде глаголицы) с подкосом и блоком. Подвешенным на блоке буравом намечают центр скважины. Начинают проходку скважины тем же буравом на глубину 1 м.


    Далее работу ведут коническим стаканом – это основной инструмент. Поднимают его за верёвку на высоту 1–1,5 м и бросают. Стакан врезается в дно скважины, грунт входит в него, уплотняется и удерживается в стакане, пока его вытаскивают на поверхность. Может случиться, что стакан будет забирать грунта слишком мало иди совсем его не забирать. Это происходит в тех случаях, когда грунт очень тверд и сух или состоит из сыпучего песка или песка, напитанного водой (плывуна). В первом случае надо подливать в забой воду, во втором – подсыпать немного растительной земли и незначительно смачивать водой. Можно также пустить в дело цилиндрический стакан или желонку. Последняя и предназначена для проходки сыпучих и оплывающих грунтов, поскольку снабжена клапаном. С помощью желонки можно извлекать и довольно большие камни, лишь бы они смогли пройти в отверстие под клапан.


    Желонка в плывучих грунтах будет успешно забирать породу. Но поскольку порода будет заливать скважину, проходку скважины придется вести одновременно с опусканием обсадной трубы. Материалы, из которых делают обсадные трубы, могут быть самыми разными, здесь же мы пока остановимся на конструкции обсадной трубы из досок (рис. 16). Это один из самых доступных вариантов. Заметим, что современные материалы позволяют несколько упростить конструкцию дощатой обсадной трубы – шипы сделать вставными, а все соединения собрать на водостойком синтетическом клее, например, эпоксидном, с запрессовкой шурупами или гвоздями. Доски нижнего конца обсадной трубы заостряют, закругляют и в них также просверливают отверстия для прохода воды в водоносном слое. Верхние доски устанавливают вразбег, чтобы разнести стык при наращивании трубы. Обсадную трубу во время проходки скважины опускают до самого дна.



    Рис. 16. Обсадная труба из досок

    Описанный выше снаряд Шитца без помощи кузнеца изготовить совсем непросто. Так, даже в условиях довольно оснащенного ремонтно-механического цеха конический стакан автору сделать не удалось. Поэтому пришлось изготовить этот инструмент из двух отрезков труб: в нижней вырезали клинья кислородным резаком, нагрели до пластичного состояния, подогнули и заварили – получился конус (рис. 17).



    Рис. 17. Конический стакан в современном исполнении: 1 – башмак; 2 – конус; 3 – окно для чистки; 4 – ударная штанга

    Недостатком бурового снаряда Шитца является невозможность проходки скважины в породе с крупными валунами и сплошными каменными пропластами. Однако устранить этот недостаток сравнительно легко, если использовать долота (как при ударно-вращательном бурении), а веревку заменить стальным тросом. Тогда ударно-канатное бурение становится универсальным, пригодным для любых пород.


    Проходка твердых пород требует более сильного удара инструмента в забое. Достигается это применением тяжелой ударной штанги, которую можно сделать цельной или составной (из отдельных стальных болванок, штанг, заполненных бетоном). Соединять эти болванки лучше на фланцах с помощью болтов, поскольку цилиндрические резьбы от ударов быстро сминаются и разъединить потом болванки крайне трудно. В практике автора для проходки очень тяжелых пород (каменные плиты по 60–80 см толщиной одна над другой через 3–4 м) были использованы штанги общей массой до 500 кг. Понятно, что в этом случае уже без лебедки не обойтись, а веревку приходится заменить стальным тросом. Последний необходим здесь не только из-за прочности. Дело в том, что плоские долота необходимо при каждом ударе поворачивать на некоторый угол, чтобы они разрабатывали круглую скважину. Когда бурят ударно-вращательным способом, штанги поворачивают при каждом ударе руками. А как быть, если вместо штанг веревка? Замена веревки стальным тросом и позволяет осуществлять такой поворот с помощью специального устройства – канатного замка (рис. 18). Для крепления троса в замке его протягивают во втулку, конец расчаливают на отдельные проволоки, очищают до металлического блеска и вырезают пеньковый сердечник. Затем проволоки загибают вверх, чтобы они смогли войти в коническую расточку втулки, затягивают туда канат и заливают каким-либо легкоплавким металлом или сплавом. Втулка с закрепленным канатом должна в замке свободно вращаться, перемещаться вдоль оси и проскальзывать при закручивании-раскручивании каната. В этом как раз и заключается конструктивная идея канатного замка. Таким образом, при поднятии долота трос натягивается и раскручивается, поворачивая свободно висящее долото вместе со втулкой на некоторый угол. Когда же брошенное долото ударяет в породу, трос в результате снятия нагрузки снова закручивается, проворачиваясь в замке.



    Рис. 18. Канатный замок: 1 – корпус; 2 – шайба; 3 – втулка; 4 – отверстия для выхода воды

    Назначение опорной шайбы замка – предохранить его корпус от расклепывания при ударах, отверстия служат для вытекания воды, попавшей в замок. Конусная гребенка в верхней части замка позволяет захватить замок с помощью ловильного приспособления при аварии, если трос вырвется из замка, и вытащить ударную штангу с инструментом на поверхность.


    Чтобы осуществить удар в забое, то есть сбросить ударную штангу, с буровым инструментом с высоты тех же 1–1,5 м, надо оттягивать канат. Для этого удобно и просто использовать вторую лебедку. Например, с этой целью на выходной вал какого-либо редуктора, можно установить небольшой барабан 220 мм диаметром, а на него несколькими витками набросить капроновую веревку (рис. 19). Один конец этой веревки с помощью захвата следует укрепить на тросе. При натягивании второго конца веревки руками она (в результате трения на барабане) оттягивает трос. Если отпустить конец, веревка проскальзывает по барабану и штанга с инструментом падает в забой. Разумеется, по мере углубления инструмента в грунт трос необходимо протравливать, а при подъеме из забоя на поверхность веревку с захватом отсоединять. Промышленные установки ударно-канатного бурения для оттягивания каната снабжаются специальными устройствами с довольно сложной кинематикой, воспроизвести которые самодеятельному бурильщику сложно, да и не нужно.



    Рис. 19. Схема установки для ударно-канатного бурения: 1 – долото; 2 – ударная штанга; 3 – блок; 4 – подвижный захват; 5 – канатный барабан; 6 – барабан для верёвки; 7 – электродвигатель; 8 – редуктор; 9 – канат; 10 - верёвка

    Барабан для оттягивания каната можно сделать и с ручным приводом по типу старинного «донецкого» ворота. Такой ворот диаметром до 2 м делали из толстых досок, чтобы он выполнял роль маховика (для этого основную массу колеса надо по возможности разместить на ободе) и облегчал оттягивание каната благодаря инерции.
    Надо сначала поработать штангами, чтобы прочувствовать всю прелесть ударно-канатного бурения. Скважина в этом случае идет совершенно отвесно, прямолинейно, глубина ее не лимитируется, лишь бы хватило троса, о быстроте подъема и спуска инструмента в забой не приходится и говорить, особенно если использовать лебедку с механическим приводом. Не требует сколько-нибудь значительных усилий и на подъем ударной штанги второй лебедкой.


    Здесь не будут рассматриваться особенности бурения различных пород, слишком их много. Строитель колодца сам приспособится к «своим» породам, подбирая тот или иной инструмент. В ряде случаев дело облегчается, если в забой подливать воду. Тогда и процесс бурения идет легче, и разбуренные породы, особенно твердые, легче забрать желонкой.


    При каждом подъеме из забоя бурового инструмента его надо тщательно осматривать. И все же, несмотря на все предосторожности, случаются аварии. Наиболее слабым местом при ударно-канатном бурении является крепление стального троса в канатном замке. При заклинивании инструмента в забое трос иногда можно вырвать из замка. В этом случае для извлечения инструмента придется изготовить ловитель (рис. 20).



    Рис. 20. Ловитель для канатного замка: 1 – корпус; 2 – траверса; 3 – штифт; 4 – зуб; 5 – скоба; 6 – канатный замок

    Перед спуском ловителя в скважину зубья его надо отвести в крайнее положение, сжав пружины и закрепив зубья штифтами. Когда ловитель наденется на верхнюю часть канатного замка – на конусную гребенку, торец замка приподнимет траверсу, штифты освободят зубья, и последние под воздействием пружин захватят замок за конические выступы.


    Когда проходка скважины ведется с обсадной трубой, буровой инструмент должен проходить внутри трубы с зазором 10–15мм на сторону. Остающийся на стенках скважины лишний грунт будет срезаться обсадной трубой при ее опускании. Здесь опять весьма полезной окажется тяжелая штанга, которой трубу можно основательно пристукнуть и осадить вниз. Стальная труба в этом случае будет наилучшей


    Если скважина проходит через твердые пропласты камня, срезать стенки с помощью обсадной трубы уже не удастся. Можно попытаться расширить скважину эксцентричным долотом, но более эффективным инструментом является специальный расширитель. Этот расширитель имеет два резца, которые могут поворачиваться на оси и, выступая наружу, за края обсадной трубы, разрабатывать соответственно скважину большего диаметра. Расширитель работает вместе с долотом. Чтобы спустить расширитель в обсадную трубу, надо его резцы отогнуть вниз, сжав пружину.



    Рис. 21. Расширитель скважины: 1 – верхний фланец; 2 – корпус; 3 – ось; 4 – резец; 5 – подкладка; 6 – пружина; 7 – нижний фланец

    Пройдя нижний обрез обсадной трубы, резцы под воздействием сжатой пружины (через подкладку) расходятся и устанавливаются в рабочее положение (рис.21). При падениях ударной штанги резцы срезают породу со стенок скважины за пределами обсадной трубы. Когда инструмент поднимают на поверхность, резцы упираются в края обсадной трубы, поворачиваются вниз, преодолевая сопротивление пружины, и проходят в обсадную трубу.


    Обсадные трубы

    Обсадные трубы для самодельного трубчатого колодца лучше взять стальные, особенно для глубоких колодцев. Они прочнее других, и их легче соединить. Впрочем, обсадные трубы могут быть асбестоцементными, пластмассовыми, чугунными и деревянными. Обсадную трубу набирают из отдельных звеньев, длина которых для удобства в работе составляет 2…4 м. Стальные звенья соединяют между собой резьбовыми муфтами или сваркой. В значительной степени способ соединения зависит от диаметра. Так, трубы внутренним диаметром 50 мм (2 дюйма) проще соединять муфтами, а трубы диаметром 100 мм и более – сваркой. В частности, на концах труб диаметром 50 мм резьбу (14 ниток на 1 дюйм) нарезают на длине 50мм. Вся длина муфты – 112 мм (100 мм резьбы плюс две концевые проточки длиной 6 мм для захода трубы). Форма муфты такая же, как и для соединения штанг.


    Для свинчивания отдельных звеньев обсадной трубы лучше применять деревянные хомуты, так как эти трубы сравнительно тонкостенные и могут быть смяты. Подвешивание обсадной трубы в скважине, конечно, надежнее на стальных хомутах.


    При соединении звеньев обсадной трубы сваркой сначала трубу нарезают кислородным резаком на отдельные звенья по 2…3 м длиной. Линию разреза делают с мысиком, чтобы при сварке облегчить центрирование и стык бы не имел больших зазоров. Каждый разрез надо не забыть пометить краской. Центрирование звеньев перед сваркой можно осуществить с помощью простейшего кондуктора из двух уголков (швеллеров) или трех стальных накладок. Последние нужно приварить к штангам, что позволит дополнительно укрепить соединительный шов. Во время спуска обсадной трубы в скважину нижний конец ее встречает в породах твердые включения в виде галек и пропластов камня. Чтобы предохранить торец трубы от смятия этими твердыми включениями, а также, чтобы обрезать трубой высунувшийся в скважину край твердой породы, на нижний конец трубы устанавливают на резьбе или сварке трубный башмак или фрезер (рис. 22). Режущие кромки фрезера должны быть обращены в сторону проворачивания обсадной трубы, то есть по часовой стрелке. Концы зубьев фрезера закаливают, «чугунят» или производят на них наплавку твердого металла.



    Рис. 22. Трубный башмак: а – гладкий; б - фрезер

    Еще одной необходимой принадлежностью обсадной трубы при ручном ударно-вращательном бурении является предохранительный патрубок. Он представляет собой отрезок той же самой обсадной трубы длиной 150…200 мм с резьбой на одном конце. Назначение патрубка предохранить резьбу верхней муфты обсадной трубы от изнашивания о штанги. Если звенья соединяют сваркой, надобность в таком патрубке отпадает.


    Когда сварка отсутствует или обсадная труба не стальная, соединение отдельных звеньев можно произвести стальными накладками на болтах. Ширина таких накладок – 15…30 мм, длина – 100…200 мм, толщина 6…9 мм. Узкие кромки накладок надо срезать под углом 30°, чтобы за внутренние прокладки не цеплялся инструмент, а наружные не мешали проходить трубе через грунт. На внутренних накладках нарезают резьбу для крепежа. Звенья стальной или чугунной обсадной трубы можно при достаточной толщине стенок соединить без внутренних накладок, нарезав резьбу непосредственно в стенке. Чтобы стык стал непроницаем для воды, его следует закрыть «мокрой» муфтой.


    Делают эту муфту из нескольких полосок стеклоткани, наклеивая каждую полоску вокруг стыка эпоксидным или другим надежным синтетическим клеем. Стык перед приклейкой стеклоткани необходимо очистить от загрязнений, ржавчины и тщательно обезжирить ацетоном или растворителем для нитроэмали. В этих же растворителях надо промыть и стеклоткань, чтобы удалить замасливатель, попадающий на нее в процессе изготовления. Промытую ткань необходимо просушить в течение 2…4 ч. (Для того чтобы очистить стеклоткань от замасливателя, можно «прожечь» ее паяльной лампой.) Обматывать стык нужно полосками разной ширины: каждая верхняя должна быть на 20…30 мм шире нижней и прикрывать ее кромки. «Мокрая» муфта после отверждения клея приобретает высокую прочность, и ее можно рассматривать как силовой элемент. Тем не менее, наружные накладки из стали все равно надо будет поставить и прижать ими стеклоткань. Это предохранит муфту от возможного сдвига при трении о грунт.


    В плотных грунтах обсадная труба обычно входит в скважину с зазором и сдвиг уплотнения маловероятен, тогда уплотняющие бандажи можно вырезать в виде колец из камеры автомобильной шины подходящего диаметра. Если все же произойдет сдвиг резинового кольца и оно проникнет в неровный стык между трубами, перекрывая проход в трубе, от резины легко избавиться. Для этого ее надо поджечь какой-либо горелкой, опущенной в обсадную трубу на проволоке. Натянутое резиновое кольцо, когда оно сухое, сразу загорается и тут же разрывается, освобождая проход.


    Водоприёмная часть трубчатого колодца

    Конструкция водоприемной части трубчатого колодца зависит от строения водоносного слоя. Если у нижнего обреза обсадной трубы желонкой удается выработать полость, которая заполняется притекающей водой и со временем не затягивается, то лучшего не следует и желать: можно обойтись без фильтра. Когда же водоносный слой представляет собой песок-плывун и скважина затягивается песком, несмотря на чистку желонкой, фильтр нужен.


    Существует довольно много конструкций различных фильтров, но в самодельных трубчатых колодцах обычно применяют наиболее простые сетчатые фильтры, (рис. 23).
    В настоящее время промышленность выпускает большой ассортимент проволочных тканых фильтровых сеток (ГОСТ 2765–75). По форме ячеек в свету различают сетки с квадратными, прямоугольными и пулевыми ячейками. По размерам ячеек для нашей цели наиболее пригодны мельчайшие – с площадью ячеек в свету 0,025–0,25 мм² и мелкие – с площадью ячеек в свету 0,25–1 мм². Переплетение проволок сетки может быть полотняным и саржевым. У сеток с нулевыми ячейками проволоки основы (проходящие вдоль полотна сетки) находятся на определенном расстоянии друг от друга, а более тонкие проволока утка (проходящие поперек полотна сетки) расположены вплотную друг к другу. Благодаря такому переплетению ячейки в свету отсутствуют.



    Рис. 23. Сетчатый фильтр: 1 – штыковая муфта; 2 – сальник; 3 – отверстия; 4 – проволока; 5 – сетка; 6 – отстойник; 7 - пробка

    Для трубчатого колодца годятся сетки из меди, латуни, фосфористой бронзы, молибдена, никеля и др. Сетку из нержавеющей стали можно снять со старой стиральной машины.
    Какая сетка наиболее пригодна в определенных местных условиях, можно сказать, только выяснив зернистость водоносного слоя. Во многих случаях предпочтение отдают сетке с нулевыми ячейками, поскольку вода здесь проходит через зазоры в виде щелей и такие фильтры меньше засоряются. Если для фильтра не удастся найти подходящую трубу из нержавеющего материала, ее можно свернуть из листа. У такой трубы появляются даже некоторые преимущества, так как отверстия, выполненные в листе, легко очистить с обратной стороны (внутренней) от заусенцев, образующихся при сверлении.


    На перфорированную часть трубы наматывают проволоку с зазором между витками 1,5–2 мм. Проволока нужна для того, чтобы приподнять сетку над трубой и увеличить этим так называемую скважность фильтра, то есть его пропускную способность для воды. Проволоку приваривают или припаивают (лучше твердым припоем) к трубе по концам и в нескольких местах посредине.


    Сетку закрепляют на трубе поверх проволоки сваркой, пайкой или сшивкой. Если сетку закрепляют сваркой или пайкой, то сначала прикрепляют один край сетки, затем натягивают ее на трубу и закрепляют второй край. Сшивку производят следующим образом. Перед обтяжкой измеряют окружность трубы, и сетку отрезают с припуском для заправки концов. Концы сетки загибают внутрь, а в места изгиба вставляют проволочные стержни диаметром 2,5–3 мм. Эти стержни предохраняют сетку от разрыва при стягивании ее краев. Сетку сшивают проволокой. Верхнюю и нижнюю кромки сетки приваривают или припаивают к трубе.


    Ниже фильтра водоприемная часть должна иметь глухой резервуар, который будет служить сборником песка и ила, прошедших через фильтр. Не нужно стремиться, чтобы фильтр задерживал мельчайшие фракции песка. Пусть они проходят через фильтр и затем либо вынесутся потоком воды на поверхность при откачке, либо осядут в отстойнике. В этом случае в водоносной породе образуется вокруг фильтра слой из более крупных частиц песка или гравия, которые сами будут играть роль естественного фильтра.


    В обсадную трубу фильтр вставляют с помощью штанги, которую нижним концом с поперечными выступами заводят в штыковую муфту фильтра. Затем, удерживая штангой фильтр, приподнимают обсадную трубу лебедкой или домкратами. Эта операция называется «обнажение фильтра». Для напорной, артезианской, воды между фильтром и обсадной трубой устанавливают сальник из резины или пенькового просмоленного шнура. После обнажения фильтра штангу поворотом выводят из штыковой муфты и вытаскивают на поверхность.



    Рис. 24. Фильтр из крупнопоистого бетона с наружным стальным каркасом: 1 – обсадная труба; 2 – фильтрующий блок; 3 – каркас с окнами; 4 – опора; 5 – отстойник; 6 – пробка; 7 – гвоздь

    Фильтр для трубчатого колодца, когда диаметр его не слишком мал, легко сделать также из крупнопористого бетона (рис. 24). Размеры зерен гравия или щебня для крупнопористого бетона подбирают в зависимости от крупности зерен песка водоносного слоя: соотношение это примерно равно 10 : 1. Дозировка цемента, воды и технология работы с крупнопористым бетоном описаны выше. Фильтр из крупнопористого бетона делают в виде трубчатых блоков длиной 200–400 мм и толщиной стенки 30–33 мм. Блоки устанавливают в трубчатый каркас с окнами и по торцам скрепляют цементным раствором. Через сутки фильтр можно опускать в скважину. Фильтр из крупнопористого бетона можно смонтировать и на внутреннем перфорированном каркасе (рис. 25). В последнем случае всю колонну бетонных блоков устанавливают на деревянной пробке. Если по какой-то причине произойдет коррозия связующего и сцепление между зернами гравия нарушится, фильтр этой конструкции превращается в засыпной гравийный. При достаточной мощности водоносного слоя и значительном дебите скважины целесообразно гравийный фильтр разместить ниже статического уровня воды, а сальник сделать засыпным, гравийным. Тогда в полости обсадной трубы над фильтром образуется большее пространство для насоса.



    Рис. 25. Фильтр из крупнопористого бетона на внутреннем каркасе с засыпным гравийным сальником: 1 – резервуар; 2 – гравийный сальник; 3 – фильтрующий блок; 4 – каркас с отверстиями; 5 – гвоздь; 6 – пробка

    Иногда может оказаться достаточным и простейший фильтр из мелкого щебня или гравия с притоком воды через дно, как у несовершенного шахтного колодца. При неудаче такой фильтр легко извлечь желонкой.


    Водоподъёмники из трубчатых колодцев

    Проще всего поднять воду из трубчатого колодца с помощью электрического вибрационного насоса. Особенности установки их в скважину описаны в прилагаемых инструкциях заводов-изготовителей. Сложнее дело обстоит, когда диаметр обсадной трубы мал и не позволяет использовать такие насосы. В этом случае при глубине более 7 м придется применить погружной плунжерный насос с рычажным приводом, (ручным или механическим). Возможно также использование специального устройства – эрлифта.


    Плунжерные глубинные насосы выпускаются нашей промышленностью. Так, Бийский машиностроительный завод оборудования животноводческих ферм производит глубинный насос НГ-1, который имеет производительность 15 л/мин и глубину подъема воды 30 м. Присоединительный размер колонны труб – ¼ дюйма. Приобрести такой насос в магазине трудно, но зато можно сделать его своими руками. Хотя к токарю все же придется обратиться за помощью.


    Из трубчатого колодца небольшого диаметра, в который вибрационный бытовой насос не проходит, можно поднять воду с помощью воздушного подъемника – эрлифта. По конструкции эрлифты сравнительно просты, они не имеют движущихся частей, как у других насосов, и поэтому не боятся абразивного воздействия песка со дна колодца, в промышленных установках поднимают воду из скважин значительной глубины – до 500 м и более.


    Принцип работы эрлифта состоит в следующем. Если в нижнюю часть трубы, опущенной в воду, вводить воздух под достаточным давлением, то образовавшаяся в трубе воздушная эмульсия (смесь воды и пузырьков воздуха) будет подниматься благодаря разности удельных масс эмульсии в трубе и воды в скважине. Естественно, что эмульсия тем легче, чем в ней больше пузырьков воздуха.


    Различают эрлифты нагнетательные и всасывающие. У нагнетательного эрлифта в трубу, опущенную в скважину и заглубленную под уровень воды, подводят сжатый воздух от компрессора. Образующаяся эмульсия поднимается на поверхность в бак, где воздух выходит из эмульсии, а вода накапливается.


    У всасывающего эрлифта труба опускается немного ниже уровня воды в колодце. Внизу в подъемную трубу воздух попадает из атмосферы в результате разрежения в трубе, создаваемого вакуум-насосом. В этом случае атмосферный воздух также смешивается с водой и в виде эмульсии поднимается на поверхность земли.


    Дать конкретные рекомендации по конструкции эрлифта нельзя, так как многое здесь зависит от местных условий. Заметим еще, что если в скважину подается (или из скважины отсасывается) недостаточное количество воздуха, то эрлифт вовсе не подает воду или подает ее с перерывами.


    По материалам журнала «Сделай Сам».
